一、JSL-22过流继电器主要性能

1、额定值:50Hz交流5A,波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A,级差为0.1A。

3、电流速动倍数整定范围:2~9.9倍,级差为0.1倍。

4、延时时间整定范围:0.05s~9.99s,级差0.01s。

5、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

6、误差:在基准条件下,电流整定值误差不大于±3%;延时误差不大于±0.1%+50ms。

7、返回系数:不小于0.9。8、功率消耗:额定电流时功率消耗不大于6VA。

9、触点容量:

a、接通容量:在直流电压不超过250V时,产品主触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),产品分断容量为50W;

c:过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

10、介质强度:继电器同一组触点断开时,能承受工频1kV电压,历时1min;无电气联系的各导电部分之间,能承受工频2kV电压,历时1min;所有导电部分对安装架之间,能承受工频2kV电压,历时1min试验;应无绝缘击穿或闪络现象。

11、绝缘电阻:在标准试验大气条件下,继电器各导电端子与外露的非带电金属部分或外壳之间,用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

12、工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

二、JSL-22过流继电器简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

能够使过流继电器开始动作的最小电流,称为电流继电器的动作电流。当继电器动作后电流均匀减小,使继电器可动触点返回到原始状态的最大电流即继电器的返回电流。返回电流与动作电流的比值就是继电器的返回系数。

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。


三、JSL-22过流继电器安装和接线须知

对于无辅助电源的产品:

1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。方法如下:

a、从包装盒中取出继电器。

b、检查继电器外观是否完好,壳内有无凝露,内部元件器有无损坏。

c、确定继电器无损坏后,方可进行各项测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循说明书中有关技术指标的规定。

2、检查测试结束后,即按以下步骤进行安装。

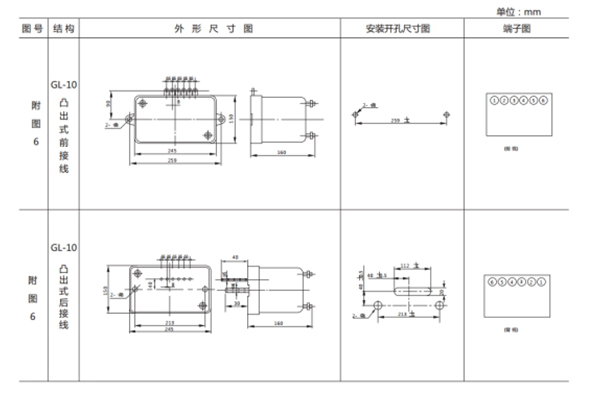

a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。

3.为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平稳;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。
