JL-C-22-3电流继电器-上海上继科技有限公司

发表时间:2020-04-29 22:11 浏览次数: 〖返回〗


一、JL-C-22-3电流继电器使用方法

JL-C/22-3电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较,具有数码整定精度高,整定范围宽,整定方便,动作速度快,返回系数高,功耗低的特点。

二、JL-C-22-3电流继电器主要技术性能

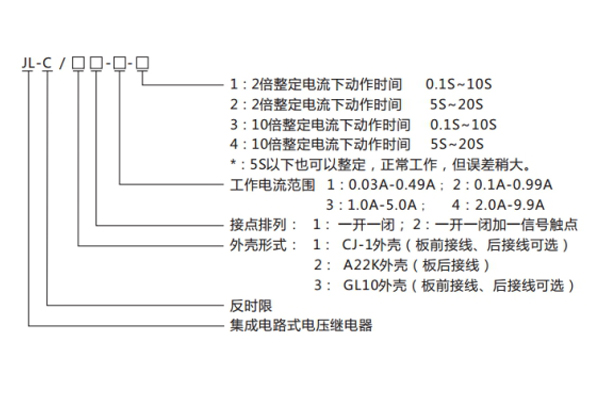

1.整定范围根据整定范围不同,级差分别为0.01A和0.1A。

2.瞬动倍率1~12倍可调。

3.返回系数0.9~0.97

4.整定误差电流及瞬动倍率不大于3%,时间误差不大于5%(动作后下一次必须间隔10S以上在测)。

5.功耗功耗小于5W。

6.触点容量在电压不大于250V时,信号触点容量为24VDC2A。

7.触点寿命电寿命:10次,机械寿命:10次。

8.绝缘电阻继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟而不击穿,不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》

三、JL-C-22-3电流继电器工作原理

1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。
