ZJ3-4A中间继电器

一、ZJ3-4A中间继电器应用范围

ZJ3-4A快速中间继电器用于直流操作的各种保护和自动控制线路中,作为出口继电器或扩大继电器的控制范围。

二、ZJ3-4A中间继电器主要技术条件

●额定电压:220V、110V、48V、24V。

●额定保持电流:0.25A、0.5A、lA、2A、4A。

●动作值:电压型继电器的动作电压为50~70%的额定电压值;电流型继电器的动作电流不大于80%额定电流;(ZJ3-4A、ZJ3-4A用电流动作时,其动作值不大于额定电流)。

●保持值:电压保持时不大于70%额定电压;电流保持时不大于80%的额定电流。(ZJ3-4A、ZJ3-4A用电压保持时,其保持值不大于50%额定电压)。

●返回值:不小于额定值的5%。

●功率消耗:不大于8W。

●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

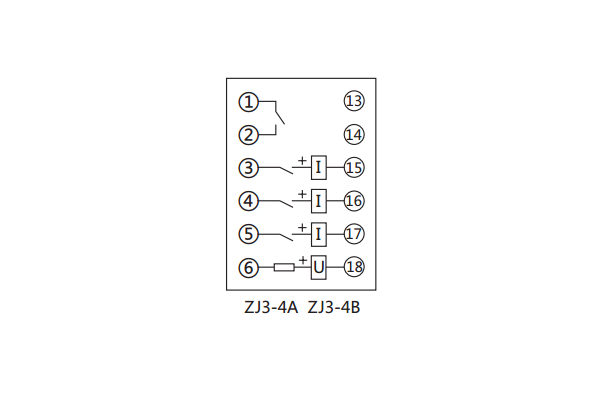

三、ZJ3-4A中间继电器内部接线图及外引接线图(背视)

接线图

四、ZJ3-4A中间继电器外形及开孔尺寸

开孔尺寸
