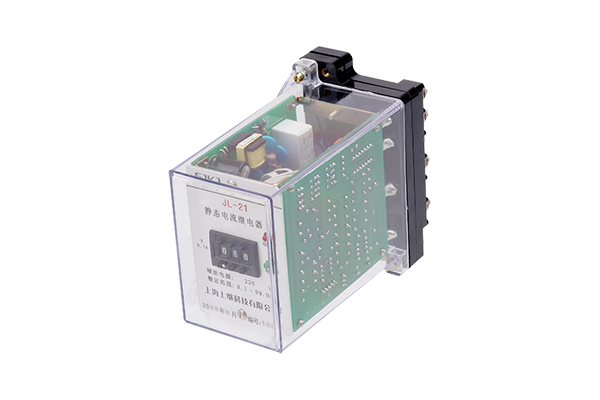

JL-21电流继电器-上海上继科技有限公司

发表时间:2020-04-24 23:10 浏览次数: 〖返回〗

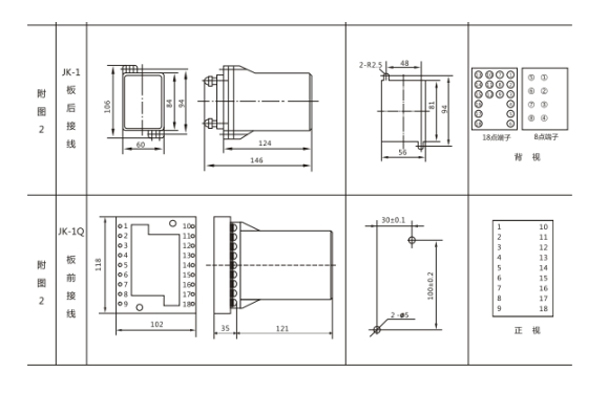

一、JL-21电流继电器外形及开孔尺寸


二、JL-21电流继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

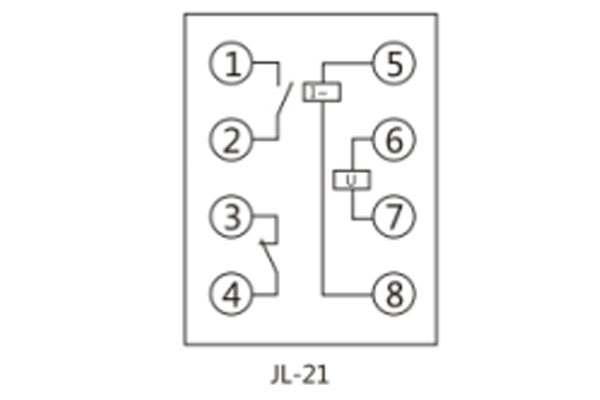

三、JL-21电流继电器内部接线及外引接线图(正视图)


四、JL-21电流继电器主要技术要求

1、功率消耗

a、交流回路功耗:小于0.5VA((交流额定值5A时)

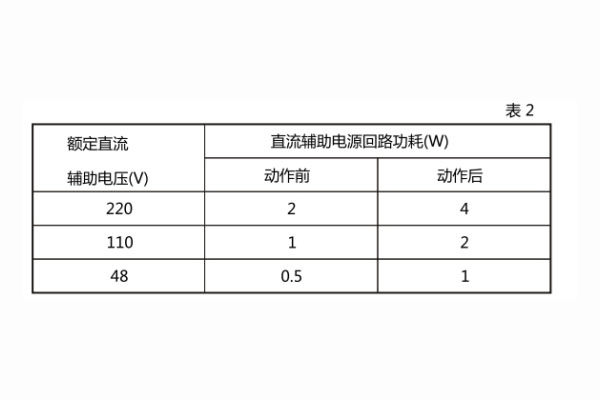

b、直流回路功耗:见表2


2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的最大信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1.1倍整定信的动作时间不大于30ms;2信整定值的动作时间不大于20ms。

4、返回系数:0.90~0.95。

5、返回时间:不大于27ms。
