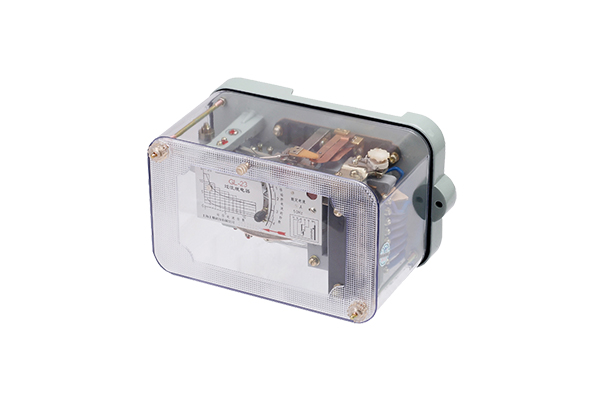

一、GL-23继电器结构

1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

二、GL-23继电器简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

三、GL-23继电器主要性能

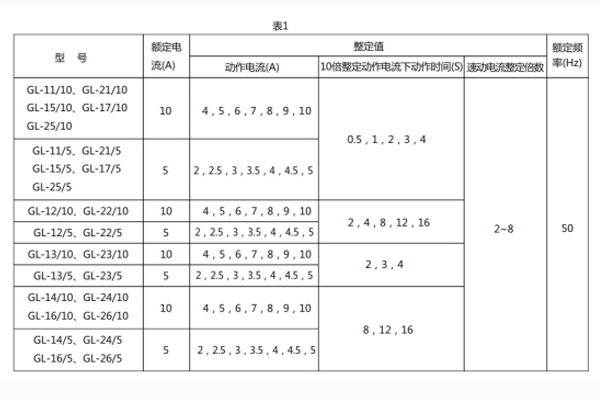

1.继电器的额定电流与整定范围见表1。

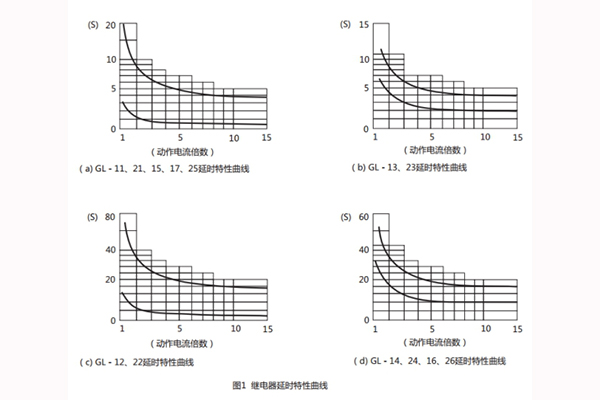

2.继电器的延时特性曲线见图1。

3.继电器线圈的长期允许电流为110%额定电流。

4.继电器的返回系数,对于GL-23型应不小于0.8。

5.当电流为继电器的整定电流时,继电器的功率消耗不大于15VA。

6.触点性能

a、动合主触点性能

动合主触点在电压不大于250V时,能接通直流或交流5A,但是断开它所接通的电路,应当由其它触点担任(例如由开关的辅助触点)。

b、动断主触点性能

直流有感(τ=5ms)回路,U≤250VI≤0.5A,为50W;交流(cosΦ=0.4)回路;U≤250VI≤2A,为250VA。

如果被控电路系由变流器供电并与继电器主触点并联,且当电流为4A时,其总阻抗不大于4Ω,则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。

c、过流转换主触点性能

继电器的过流转换主触点控制电路由变流器供电,且其阻抗值在电流为3.5A时不大于4.5Ω,当电流增至150A时,继电器主触点能够将这个电路分流接通与分流断开。

d、信号触点性能

继电器的动合信号触点,在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A交流电路。



7、热性能要求

当环境温度为40℃时,继电器绕组线圈长期承受110%额定电流,其最高允许温升不超过65℃。

8、绝缘电阻不小于300MΩ。

9、介质强度

继电器所有电路对外壳和非带电的金属部分,以及在电气上无联系的各电路之间的应能承受2kV(有效值)50Hz交流试验电压,历时1min,无绝缘击穿或闪络现象。

10、寿命

GL-23型继电器机械寿命为5000次,电寿命为500次;

11、重量约为4kg。
