JSG-B静态闪光继电器-上海上继科技有限公司

发表时间:2020-04-23 16:42 浏览次数: 〖返回〗

一、JSG-B静态闪光继电器用途

JSG-B静态闪光继电器用于信号回路。当启动回路接通后动作,触点周期性地接通和断开,从而使受控的信号灯发出闪光。

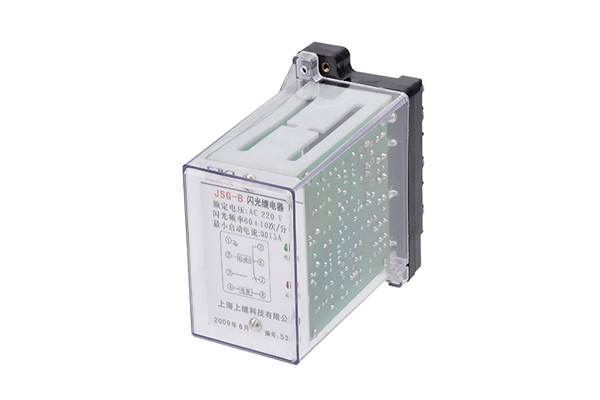

JSG-B静态闪光继电器

二、JSG-B静态闪光继电器工作原理

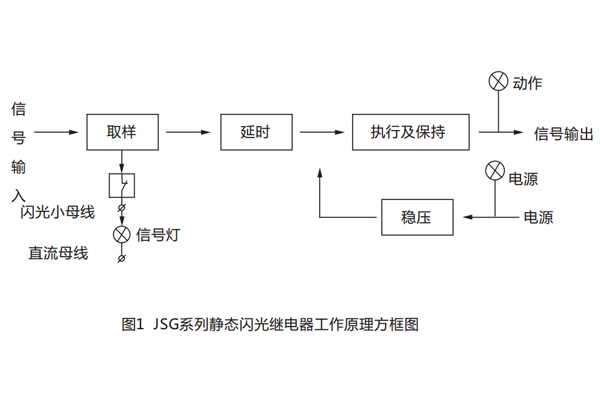

继电器由取样、延时、执行等部分组成(见图1),装有二只发光二极管,分别监视电源和执行状况,继电器处在静态时,电源指示灯发光,当启动信号加于启动端时,由于执行继电器的常闭触点处于闭合状态,启动回路接通;同时取样部分进行取样,取样信号经延时后,使执行继电器工作,动作指示灯亮,执行继电器的常闭触点断开,启动回路断开,取样部分无输入信号;执行部分保持 一段时间后自动断开,动作指示灯灭,执行继电器常闭触点闭合,启动回路再次接通,取样部分又有信号输入……,如此重复上述循环, 执行继电器的触点周期性地接通和断开,产生闪光效果。

工作原理

三、JSG-B静态闪光继电器技术参数

1、闪光频率:60±10次/分。

2、最小启动电流:0.01A,最大稳定电流:2A

3、功率消耗:

a、工作回路功率消耗:DC48V时≤1.5W;DC110V时≤3W;DC220V时≤5.5W

b、启动回路功率消耗:启动直流电流为2A时≤5.5W。

4、继电器的启动和执行由小型大功率继电器完成。
