JX-E/3静态信号继电器-上海上继科技有限公司

发表时间:2020-04-23 15:41 浏览次数: 〖返回〗

一、JX-E/3静态信号继电器用途

JX-E/3静态信号继电器用于直流操作的电力系统电流保护和自动控制装置中,作为故障动作指示信号。

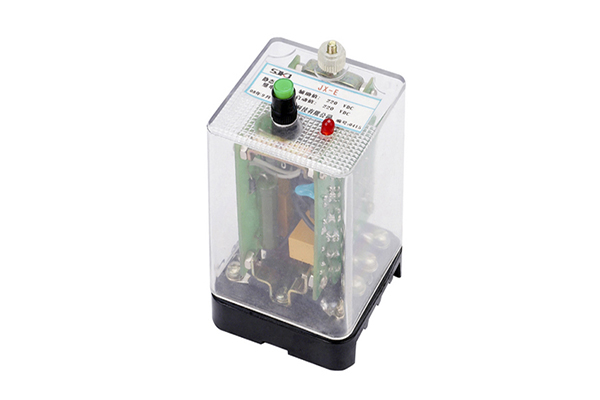

JX-E/3静态信号继电器

二、JX-E/3静态信号继电器技术参数

额定值

电压型额定工作电压:DC220V、110V; 交流信号继电器可根据客户要求定做。

电流型额定工作电流:10mA~2A;如有特殊要求可定做。

动作值

电压型:不大于70%额定电压;

电流型:不大于90%额定电流。

动作时间:在额定工作状态不大于20mS。

触点容量

继电器输出电器的触点断开电压不大于250V,时间常数为5±0.75mS的直流有负荷电路为50W,电压不大于250V的交

流电路(功率因数COSΦ为0.4±0.1)为250VA。继电器触点可长期接头2A。

介质强度:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间,能承受2000V(有效值),50Hz的交流 电压,历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间,用开路电压500V的兆欧表测量其绝缘电阻 不小于300MΩ。

功率消耗:功率消耗不大于10W。

电寿命:继电器触点接于规定容量的电流负荷中,能可靠动作及返回,电寿命105次。

机电寿命:继电器不接负荷能可靠动作及返回,其机械寿命为106次。

抗干扰性能:继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

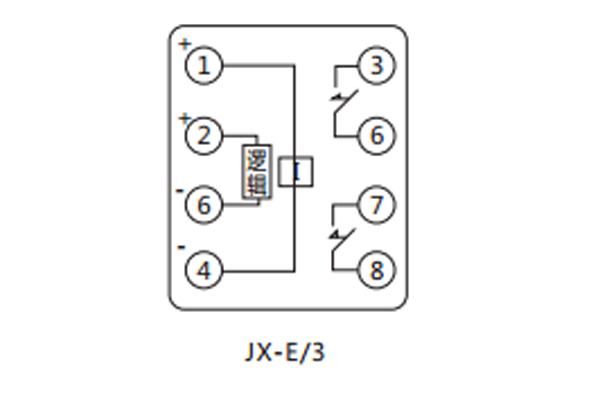

三、JX-E/3静态信号继电器接线图

接线图
