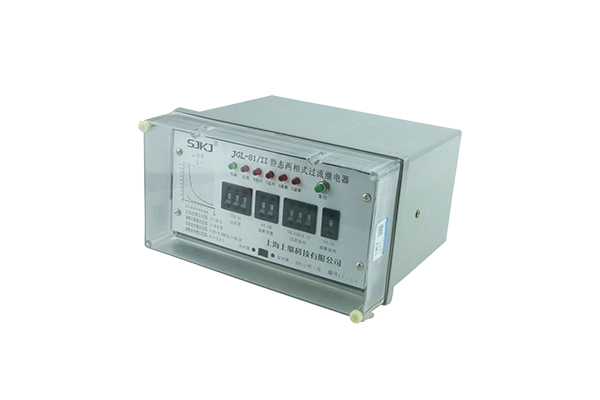

一、JGL-81-II继电器主要用途

JGL-81/Ⅱ二相静态反时限过流继电器(定时限和反时限的总称)适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时,该产品能按预定的时限可靠动作,并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护,集众多功能于一体。是目前我国电力行业最具有代表性推广更新换代产品。

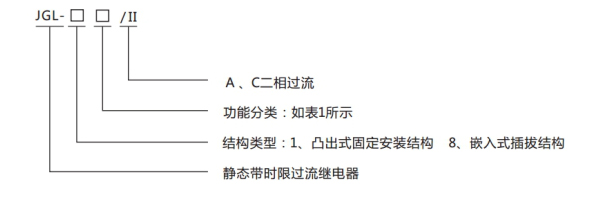

二、JGL-81-II继电器型号分类及含义

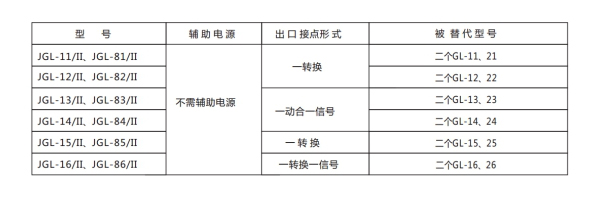

表1:JGL-13/Ⅱ二相静态反时限过流继电器型号分类及含义型号与被替换老型号对照表

三、JGL-81-II继电器使用方法

本继电器用四组数定拨盘开关来进行过流动作整定值、速断倍数、过流延时、速断延时的整定(整定开关白字为整数部分,红字为小数部分)。

1、过流动作整定值继电器面板上左边装有一组过流整定值开关,由三个数字拨盘开关组成,自左至右分别为十位数、个位数、小数第一位数,数字开关值置100,则过流整定值为10.0A。

2、速断电流整定值继电器面板上第三组开关为速断倍数,有二个数字开关,自左到右,分别为十位数和个位数,整定数即为速断倍数,速断的电流整定值=过流整定值×速断倍数,例如:过流整定值为2.0A,速断倍数为02,则速断的电流整定值为2.0A×2=4A。

3、过流延时的整定

3.1定时限延时整定:首先把过流延时开关打在定时限这一边。继电器面板上第三组开关为过流延时开关,由四组数字开关组成,整定级差为0.01s,开关的四位数字中间有一个小数点,小数点左边分别为个位和十位,小数点右边为百分之一秒和十分之一秒,例如:过流延时T=150ms.将四位数字开关调整为0015即可。过流延时整定开关在投入运行时不能小于0.05s,更不能置“0”,以免误动。

3.2过流反时限延时时间整定:首先把过流延时开关打在反时限这一边。

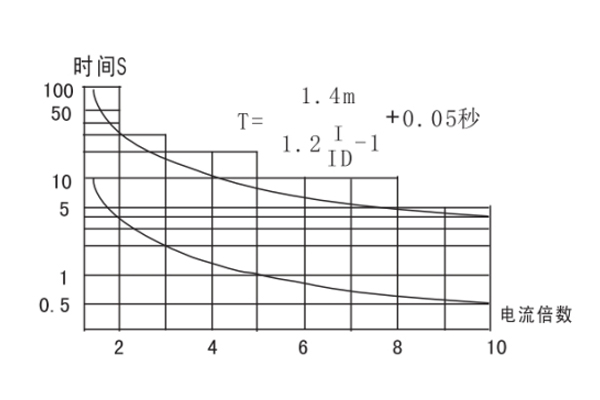

反时限特性曲线如图2所示:

注:反时限特性曲线的选取,只能接表2规定的上下限之间选择。本继电器反时限延时通过过流延时开关可调整10倍动作电流时的动作时间,例如:取10倍动作电流下时动作时间为0.5s,将过流延时的四位数字开关调整为00.50即可,如取10倍动作电流下延时4s,将过流延时的四位数字开关调整为04.00即可。(反时限延时也可以通过过流延时开关调整为2倍动作电流时的动作时间,具体由用户定货时提出,出厂时一般以10倍为准。)
