一、JGL-12继电器工作原理

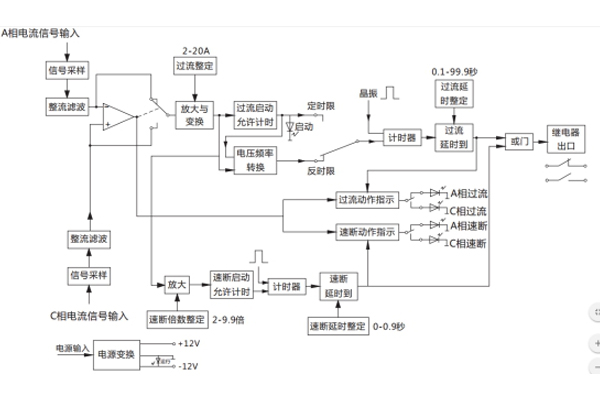

该产品为集成电路带时限过流继电器,原理方框图如图2所示。可将A、C二相过流信号同时输入,二相电流具有相同的整定条件,该继电器具有自动选择二相中故障较严重的一相作为保护对象并把信号进行运算处理,来决定继电继输出动作情况。继电器动作后,有动作指示并记忆故障是A相还是C相特性,便于值班人员进行分析。


二、JGL-12继电器使用方法

1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

三、JGL-12继电器整定方法和使用注意事项

1、起动电流整定:起动电流整定开关为最左一组拨码开关(共两个),左面一个表示1A级,右面一个表示0.1A级。若其值为5和6,则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A,级差是0.1A级。

2、反时限特性曲线K值整定:K值整定开关为最左第三组拨码开关(共二个),左边一个为表示1级;右边一个表示0.1级。本产品K值整定范围为0.1~9.9,(举例)比如其值设定为5.0,过流动作值设定为5.0,输入实际电流为30A时那么它的延时时间为13.5秒,但其速断倍数值应设定为3。

3、速动倍数整定:速动倍数选择开关为左第二组拨码开关,其范围为6倍以上。2-9.9倍,拨码左边一个表示1倍,右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A,速动倍数为3倍,则当电流达到3×2.6=7.8时,会不经延时而直接动作。注意,无辅助电源产品速动后断电方可返回。
