JX-13信号继电器-上海上继科技有限公司

发表时间:2020-04-21 18:09 浏览次数: 〖返回〗

一、JX-13信号继电器应用范围

JX-13信号继电器应用于直流操作保护线路中,作为信号指示器用。继电器由电流或电压动作,灯光信号、磁保持,手复归或电复归,可靠性好。

JX-13信号继电器

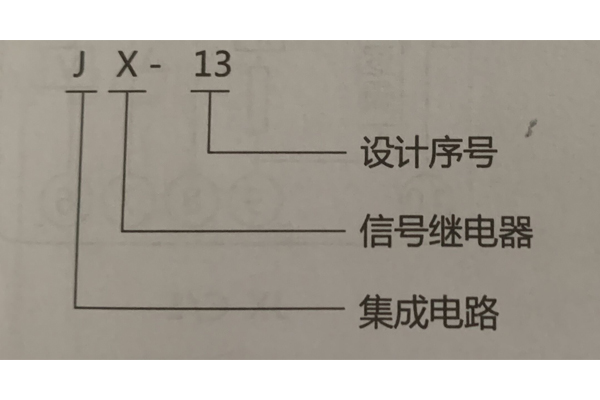

二、JX-13信号继电器型号含义

型号含义

例:辅助直流工作电压为110V,额定电流为0.5A的信号继电器订货代号为:JX-13-0.5A-DC110V。

1.继电器触点形式

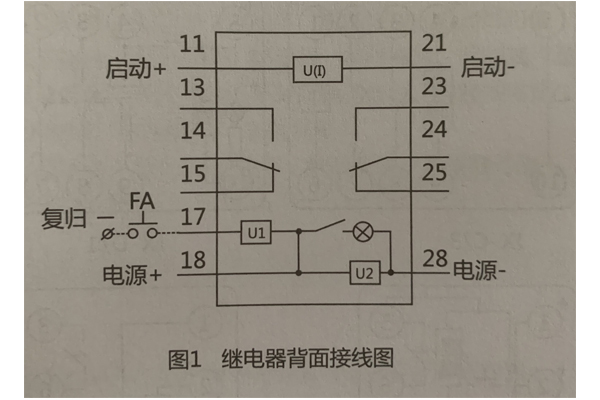

继电器提供二付转换触点。灯光信号,磁保持,手动和电动复归。继电器背面接线图见图1。

接线图

三、JX-13信号继电器技术参数

1电压型继电器

a)额定直流电压:12V,24V,48V,110V,220V。

b)辅助直流工作电压:48V,110V,220V。

1.1继电器动作值不大于70%额定值。

2电流型继电器

a)通用型:动作电流0.01A~2A通用。

b)额定型:额定型电流0.01A,0.025A,0.05A,0.075A,0.1A,0.25A,0.5A,0.75A,1A,2A,4A。

c)辅助直流工作电压:48V,110V,220V。

2.1继电器动作电流不大于90%额定值,对0.01A~1A规格的继电器,最大允许电流2A,对4A规格的继电器,最大允许电流5A, 在最大电流时,继电器的启动回路压降不超过2V。

3动作时间  继电器动作时间不大于15ms。

4功率消耗

继电器直流回路功率消耗:

220V:动作前不大于2W,动作时(信号消失时)功率消耗不大于7.5W。动作后(保持时)功率消耗不大于4W;

110V:动作前不大于1.5W,动作时(信号消失时)功率消耗不大于5W。动作后(保持时)功率消耗不大于2.5W;

48V:动作前不大于0.5W,动作时(信号消失时)功率消耗不大于3.5W。动作后(保持时)功率消耗不大于1.5W;

启动回路功耗:对电压型继电器不大于2W,对电流型继电器在额定电流下,启动回路压降不超过1.7V。

5触点断开容量

a)直流电路:在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。

b)交流电路:在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开功率因数cosφ0.4±0.1的电路的负荷250VA。

6介质强度

继电器各导电电路对外露非带电金属部分及外壳之间,输入电路对触点之间,应能承受2kV(有效值),50Hz的交流试验电压,历时 1min试验,而无绝缘击穿及闪络现象。

7工作条件

a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的 霉菌存在;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风、沙的设施;

d)使用地点不允许超过1.5mT的外磁感应强度。

8电气抗干扰  继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。
