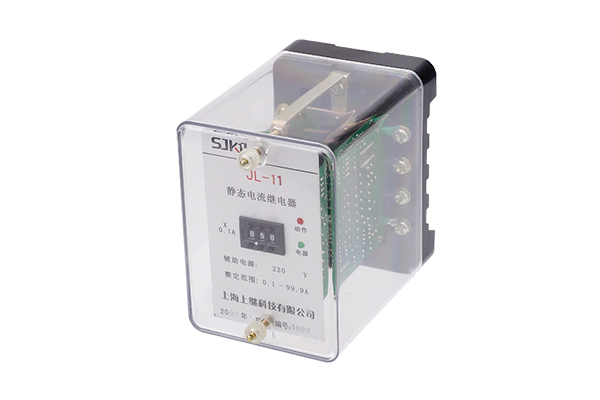

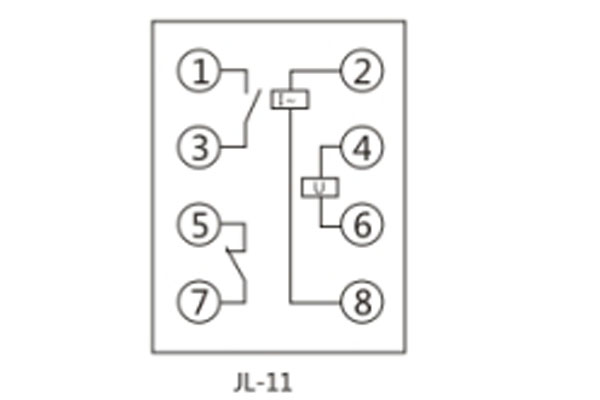

一、JL-11继电器内部接线及外引接线图(正视图)


二、JL-11继电器主要技术参数

1、功率消耗

a、交流回路功耗:小于0.5VA(交流额定值5A时)

b、直流回路功耗:见表2


2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的最大信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1.1倍整定信的动作时间不大于30ms;2信整定值的动作时间不大于20ms。

4、返回系数:0.90~0.95。

5、返回时间:不大于27ms。

三、JL-11继电器原理说明

1、JL-11继电器原理框图见图1。


2、本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流I~经隔高变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检i测中Uo与直流参考电压Ue进行比较,若直流电压Uo低了参考电压,电平检测器输出正信号,驱动出口继电器,继电器处前作状态,反之,若直流电压uo高于参考电压Ue,电平检1测器输出负信号,本继电器处于不动作状态。
