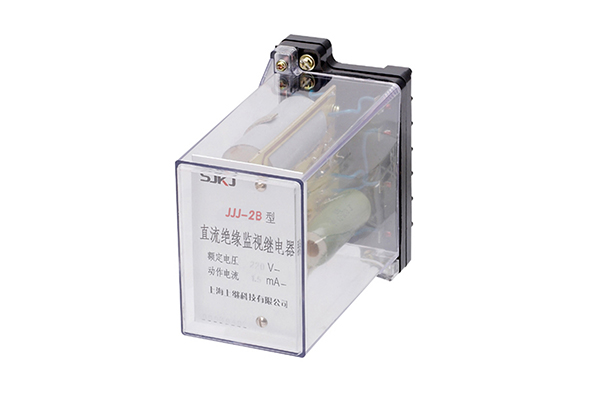

JJJ-2B绝缘监视继电器-上海上继科技有限公司

发表时间:2020-04-14 21:50 浏览次数: 〖返回〗

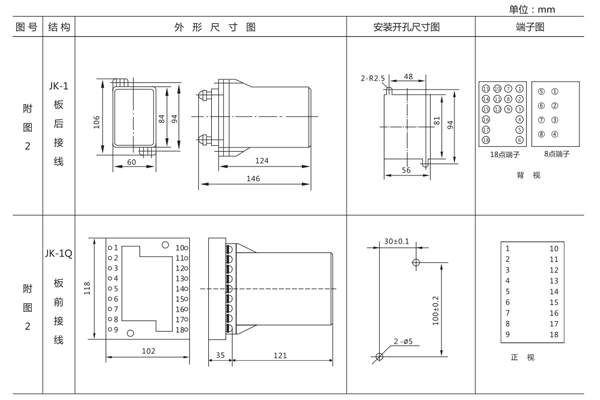

一、JJJ-2B绝缘监视继电器安装尺寸


二、JJJ-2B绝缘监视继电器参数

电流和直流电压:(220V、1.5mA);(110V、3.1mA);(48V、6.3mA)。

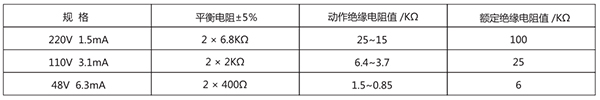

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应可靠动作并有相应的动作指示。


功率消耗:在直流220V额定电压下继电器动作后的功率消耗不大于5W。

热稳定性(过载能力):继电器可长期承受110%额定电压。

工作寿命:产品可靠工作寿命为104。

介质强度:在基准条件下,产品各导电部分连在一起,对外露非带电金属部分及外壳之间,能承受交流有效值2000V/50HZ的试验电压历时1分钟,无绝缘击穿或闪络现象。

触点性能:在电压不超过250V,电流不超过2A,时间常数为5±0.75ms的直流有感负荷电路中产品输出的断开容量为50W。在电压不大于250V,电流不大于1A的交流电路中功率因数为0.4±0.1)断开容量为250VA。

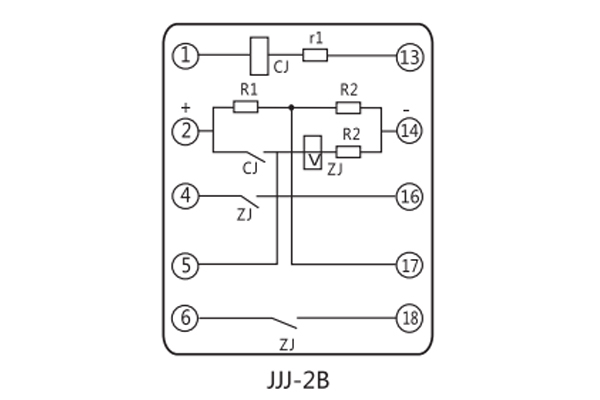

三、JJJ-2B绝缘监视继电器接线图
