DCD-5A差动继电器-上海上继科技有限公司

发表时间:2020-04-14 20:55 浏览次数: 〖返回〗

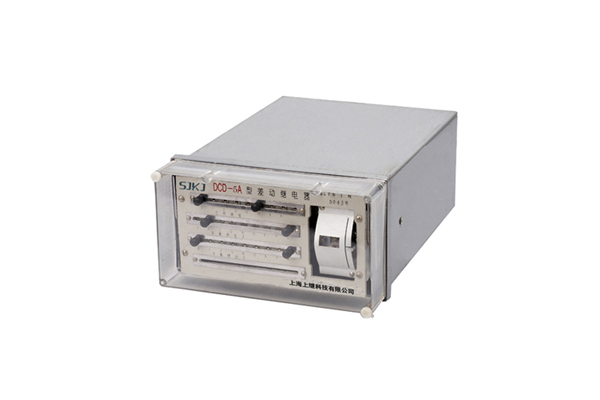

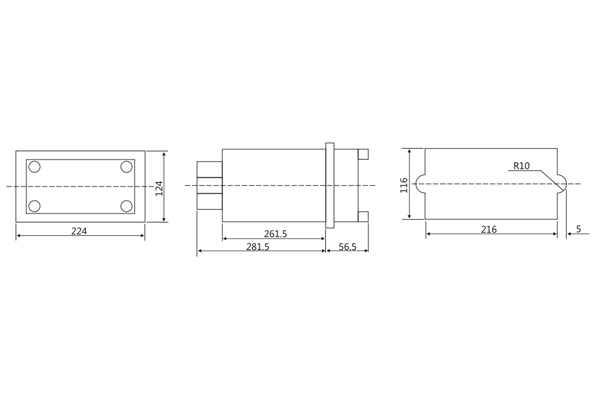

一、DCD-5A差动继电器概述


二、DCD-5A差动继电器技术条件

DCD-5A用途

DCD-5A差动继电器,用于两绕组或三绕组电力变压器的单相保护线路中做为主保护。

DCD-5A工作条件

a.环境温度为-25-+40°C;

b.大气压力:80~106kPa(海拔不超过2000m);

c.空气相对温度为45%~75%;

d.工作位置基准值为垂直,允差任一方向偏2°;

e.应有防护风、沙、雨、雪的设施,及无腐蚀性气体,无爆炸性气体的环境中;

f无强烈的振动与冲击

g.使用地点周围任一方向不应有严重的外磁场影响。

三、DCD-5A差动继电器使用与维护

工作绕组、平衡绕组及制动绕组的整定

打开壳罩,即可进行工作绕组,平衡绕组及制动绕组的整定。工作绕组、平衡绕组及制动绕组均有抽头可以满足多种整定值的要求。继电器整定板下方的数字即表示相应的绕组匝数。平衡绕组及工作绕组各分成两段整定,这种设计可以用较少的抽头,获得较多的匝数组合,从而使整定范围广泛而又不失精细,每块整定板上有两个整定螺钉,每个整定螺钉可在各自的一段范围内整定,两个螺钉整定位置下所标示的数字之和即为绕组的整定匝数。(需注意的是,当同一整定板上的两个整螺钉没整定在各自的范围内或者不接入时,绕组足断开的。)

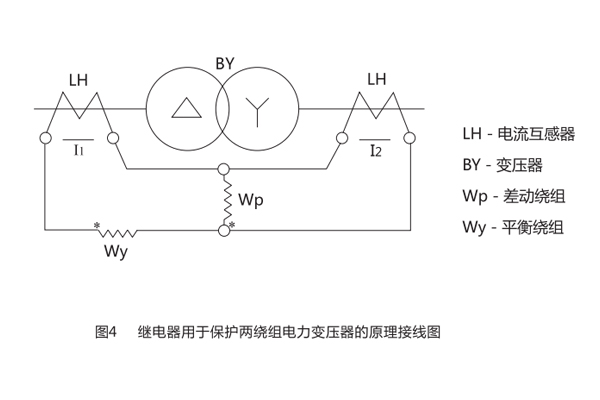

当断电器用于保护三绕电力变压器时,应用两个平衡绕组,并将它们分别接在环流回路的两个臂上,这样就能平衡三个环流回路里不平衡电流的效应。当用于保护两绕组电力变压器时,只要应用一个平衡绕组。在不平衡电流较大的情况下,平衡绕组接入环流回路,当不平衡电流较小,或用于保护交流发电机时,平衡绕组可以接人工作回路,以扩大整定值的范围,平衡绕组的作用可以用两个电流互感器二次电流的比值所决定的平衡系数来表示,实际的平衡系数应用绕组接入的匝数计算。按国4的线路设I1、I2分别表示两个电流互感器的二次电流,且I1大于I2,平衡绕组通常接在电流较小的环流臂上。当工作回路的合成磁化力为零时,不平衡电流的效应便被全部消除,因而得到下列方程式:


继电器的起始动作安匝可借电位器W在不大的范围内调整。调整时应先松开紧固螺帽,然后用“-”字型螺刀调节电位器旋柄即可。4.4在继电器的工作过程中,应注意不能改变能牌上指针的位置。
