一、BCH-2差动继电器用途

该差动继电器,作为两绕组及三绕组电力变压器,以及交流发电机的单相差动保护。

继电器可以预防由非故障状态(穿越短路电流或变压器空载合闸时)的不稳定的过渡电流而使保护非选择性地动作。

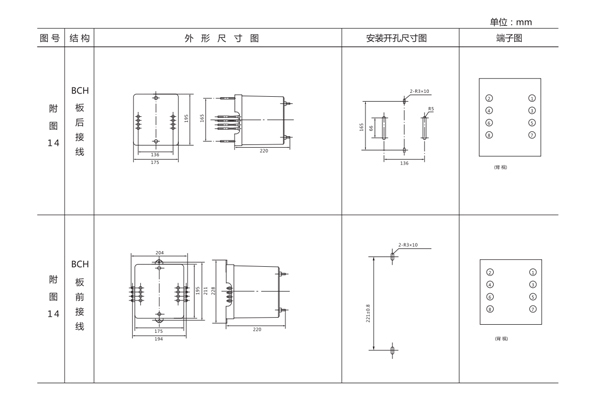

二、BCH-2差动继电器开孔尺寸


三、BCH-2差动继电器技术数据

1.额定电流5A,额定频率50Hz。

2.继电器的起始动作安匝为60±4。

3.继电器的直流助磁特性曲线(如图3)E=f(K)应能进行分段调整;

K一直流分量与相应交流动作值的比值。

ε一具有直流分量时,继电器的交流动作电流与没有直流分量时的交流动作电流的比值。

图3表示了当短绕组接入不同匝数时的E=f(K)曲线簇,当K=0.6时.对应各短路线圈抽头,e值应符合下列规定:

短路绕组抽头位置:t;A-A,1.6±0.13;B-B,3±0.24;C-C,5±0.38;D-D,7±0.56;

4.可靠系数应不小于1.35,可靠系数按照下述方法确定:设继电器的动作电流为Id,相应执行元件DL-11型继电器的动作电流为i,然后转动指针拧紧游丝,使差动继电器的动作电流为5Id,再测得执行元件相应的动作电流i5,技下列计算得出可靠系数:


5.3倍动作电流时,差动继电器的动作时间不大于0.035s;

6.当电压不超过220V.电流不超过2A时,继电器触点断开容量在直流有感负荷(时间常数为5x103s)电路中为50W。

7.在额定电流下,当继电器的平衡绕组(1或]:[)和工作绕组的匝数全部接入时,继电器的单相功率消耗应不大于16VA。

8.周围介质温度为+40°C时,继电器的工作绕组与一个平衡绕组应能长期通过10A电流,其温升不应超过65°C。

9.介质强度继电器各电路对外露非帯电金属部分之间应耐受50Hz、2kV的交流电压历时1min而无击穿或闪络。

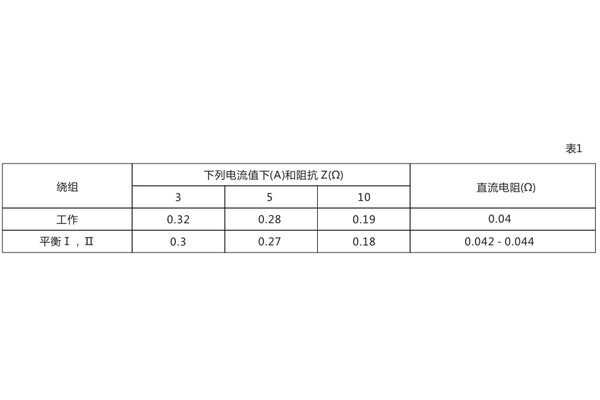

10.当各绕组的匝数全部接入,短路绕组接在A-A位置时,它们的阻抗值见表1。

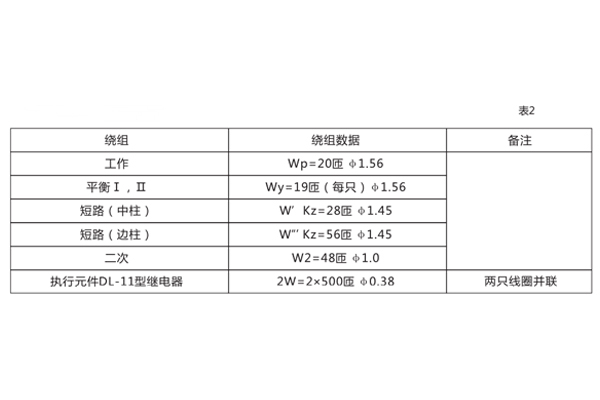

11.继电器的绕组数据见表2
