一、DCH-1型重合闸装置概述

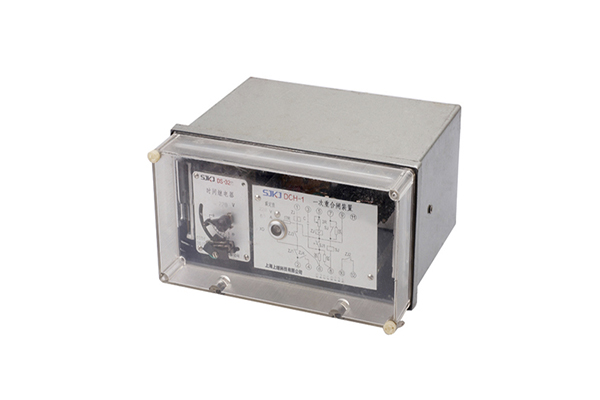

装置由一台时间继电器( DS-32C型作为时间元件)、一台中间继电器(作为中间元件)及一些电阻、电容元件组成,它们被固定在绝缘的安装板上,安装板又被固定在金属的底座上。装置具有金属的外壳,它通过螺杆被紧固在底座上。装置具有透明塑料盖子。从外面可以观察装置动作情况。

二、DCH-1重合闸装置的结构

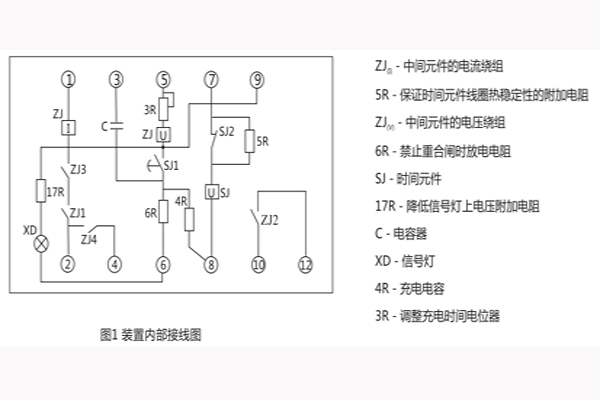

装置由一台时间继电器( DS-32C型作为时间元件)、一台中间继电器(作为中间元件)及一些电阻、电容元件组成,它们被固定在绝缘的安装板上,安装板又被固定在金属的底座上。装置具有金属的外壳,它通过螺杆被紧固在底座上。装置具有透明塑料盖子。从外面可以观察。装置动作情况,装置内部接线图见图1


三、DCH-1型重合闸装置技术参数

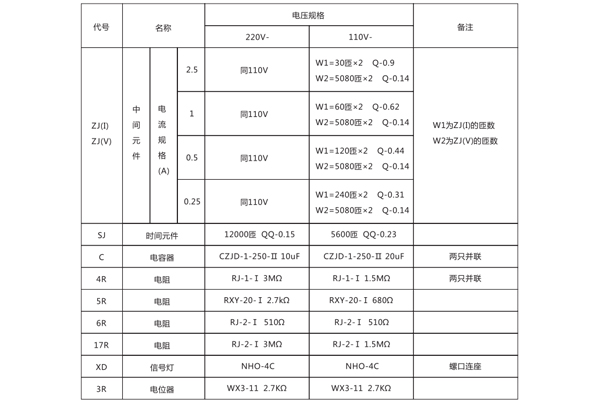

DCH-1装置由下列元件所组成(其技术数据见表1)它们的主要功能如下:

时间元件SJ

DS-32C型时间继电器,它的延时调整范围为0.25~5s。它被用来调整从装置启动到发出接通断路器合闸线圈电路的脉冲为止的延时。时间元件有两对延时动合触点和两对瞬时转换触点 。

中间元件ZJ

DZK-226型中间继电器,它是装置的出口元件,用于发出接通断路器合闸线圈电路的脉冲。继电器的线圈由二只绕组组成,电压绕组ZJ(v)用于中间元件的启动;电流绕组ZJ(v)用于中间元件启动后使術铁继续保持在合闸位置。

电容器C

用于保证装置只动作一次。

充电电阻4R

用于限制电容器的充电速度。

附加电阻5R

用于保证时间元件SJ的线圈热稳定性。

放电电阻6R

在保护动作,但重合闸不应当动作(禁止重合闸)时,电容器经过它放电。

信号灯XD

在装置的接线中,监视装置中充放电电阻电容和中间元件,电压线圈是否正常。

附加电阻17R

用于限制流过信号灯XD的电流。
