BCH-2继电器-上海上继科技有限公司

发表时间:2020-04-06 00:13 浏览次数: 〖返回〗

BCH-2继电器主图1

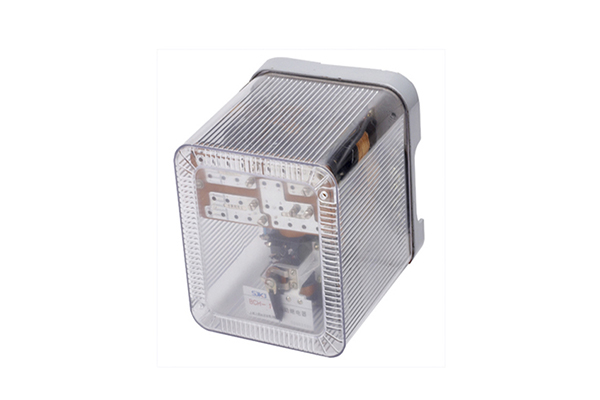

一、BCH-2型差动继电器产品图片

该差动继电器,作为两绕组及三绕组电力变压器,以及交流发电机的单相差动保护。

继电器可以预防由非故障状态(穿越短路电流或变压器空载合闸时)的不稳定的过渡电流而使保护非选择性地动作。

二、 BCH-2型差动继电器差动继概述

该继电器由执行元件电磁式电流继电器DL-11及中间快速饱和变流器组成。

继电器具有短路绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性,消除不平衡电流效应的自相变流器性能等。

快速饱和变流器的所有绕组都是制成带有抽头的,这样就可以对继电器的参数进行阶梯性调整。

当用BCH-2型继电器来保护电力变压器时,平衡绕组的圈数根据这样的条件来选择,即当发生穿越短路时.所有绕组的匝数应相等。

当用继电器保护两绕组变压器时,动作电流可以在更细致的范围内进行调整,因为这时可以利用两个平衡绕组。

变流器和执行元件放在一个外壳内,为了便于对执行元件进行单独的校验调整和试验变流器特性时的须要,执行元件的线圈与变流器的二次绕组,平衡绕组与工作绕组是通过连接板相互连接的.因而可以在调整试验时接通或断开相应的电路。

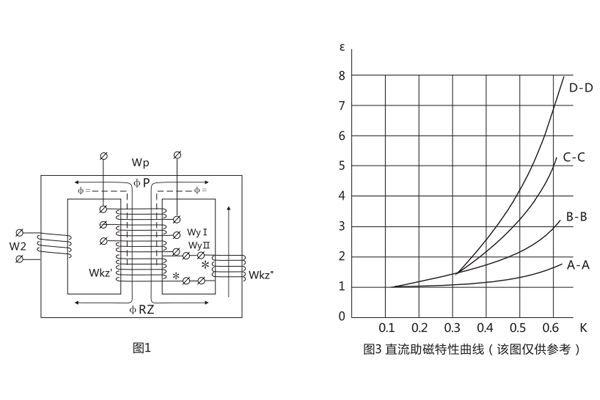

不要改变继电器能牌上的指针的位置(不要离开能牌刻度)或不动指针而去动弹簧固定螺丝。这样做将恶化躲开磁化电流或不平衡电流非周期分量影响的能力或者当发生保护区内短路时减小继电器的可靠系数。 变流器接线示意图1 , 及其保护三绕组电力变压器时继电器对外接线图如图2。

BCH-2继电器交流器接线图1

BCH-2继电器对外接线图1

三、 BCH-2型差动继电器开孔尺寸

BCH-2继电器开孔尺寸1
