一、SS-17C型时间继电器使用方法

1.调节时间整定由两位8421码拔盘开关和一位DIP四档小开关相互配合整定 , 其整定公式为:t= k*(M N)s(其中k为 DIP四档小开关的整定数字, MN为拨盘开关的整定数字)。例如:k为0.01,MN为35 ,则整定时间为0.01x35=0.35s。

2.由于本产品延时精确,最小延时整定值为20ms,因而希望控制本产品输入激励量的触点无抖动,如使用于输入激励量有抖动的场合, 用户须提出特殊订货要求。

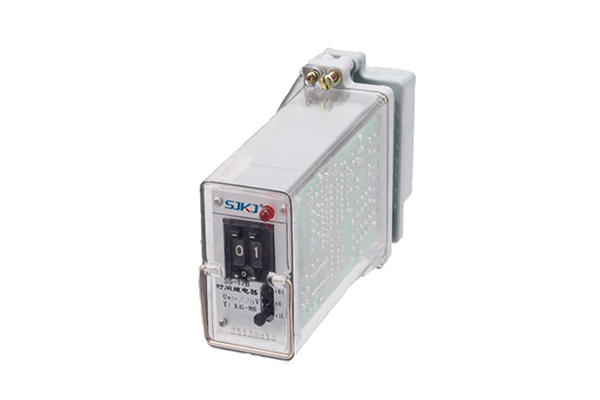

SS-17C型时间继电器

二、SS-17C型时间继电器工作原理

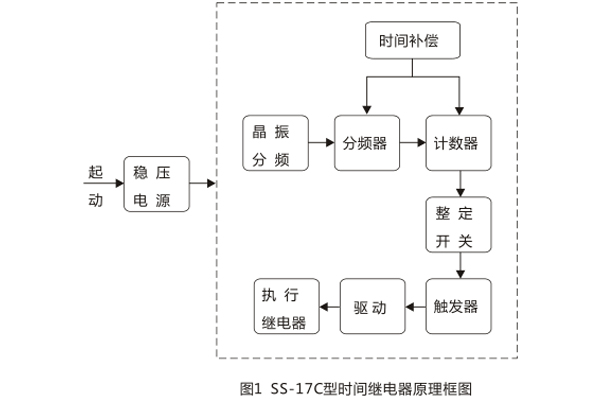

继电器原理框图见图1。

原理框图

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、 计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压后,内部晶体起振,产生时钟脉冲, 经分频后由计数器计数,当所计脉冲数达到延时整定值时,触发器翻转, 驱动执行继电器动作出口 。

三、SS-17C型时间继电器型号含义

型号含义
