一、SS-17B型时间继电器技术条件

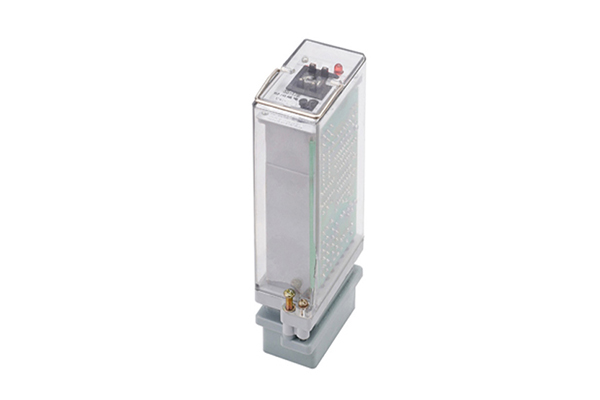

SS-17B型时间继电器

1.额定电压: 48V, 110V, 220V DC。

2.工作范围: 70%~110%额定电压。

3.延时范围: 0.02s-990s最小级差为0.01s。

4.返回时间:≤10ms

5.平均误差:在基准条件下,平均误差不大于(0.2%整定值±2ms) 。

6.延时一致性:

             在基准条件下:延时整定为0.02s-0.99s时, 一致性误差不大于3ms;

             延时整定为1s-990s时, 一致性误差不大于( 0.1%整定值±2ms) 。

7.触点性能:

在电压不超过250V,电流不超过1A的有感负荷电路中,触点断开容量为30W;在电压不超过250W,电流不超过0.1A的交流电路中, ( cos(p=0.4±0.1 )触点断开容量为60VA。

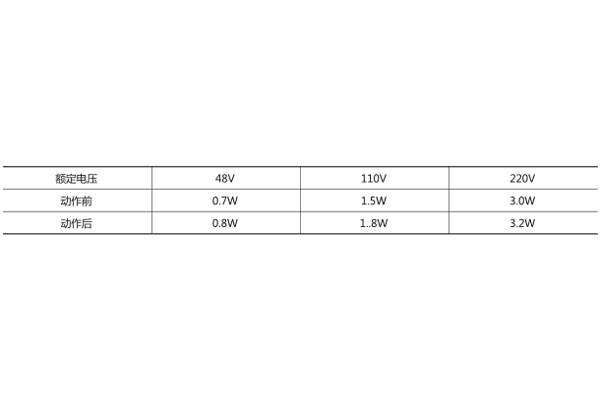

8.功耗:在额定电压下,继电器的功耗不大于表中规定值。

数据图

9.介质强度:继电器所有引出端子对外壳能承受2kV, 50Hz历时1min冲击,无击穿或闪络现象。

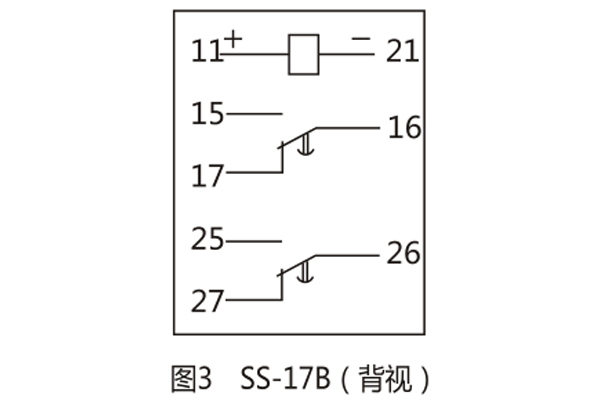

二、SS-17B型时间继电器接线图

接线图

三、SS-17B型时间继电器工作原理

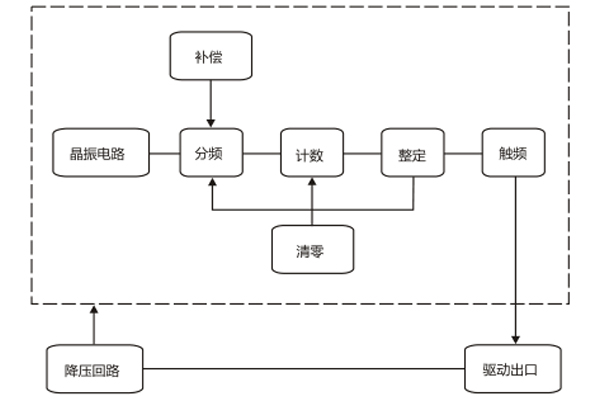

SS-17B时间继电器由CMOS数字电路构成, 其原理图框如图1所示。

原理图框

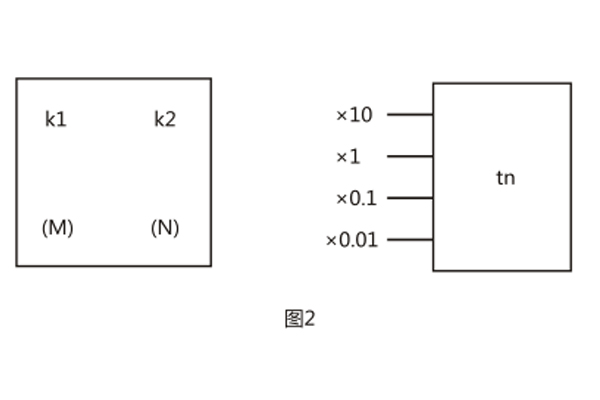

该继电器采用分频 ,计数原理实现延时。能离中脉冲由石英晶体振第器产生。 整定方式为两位8421码拔码开关和一位DIP四档小开关相互配合整定, 在整定公式为t=tn*(MN)s。

其中M, N为拔盘开关的整定数字

tn为 DIP四档小开关的整定数字

原理图框
