一、SS-94/3时间继电器用途

SS-94/3时间继电器用于电力系统二次回路的继电保护电路及自动控制中,作为延时控制元件之用。适用于时间测量精度要求高,配合时间级差小的场合。

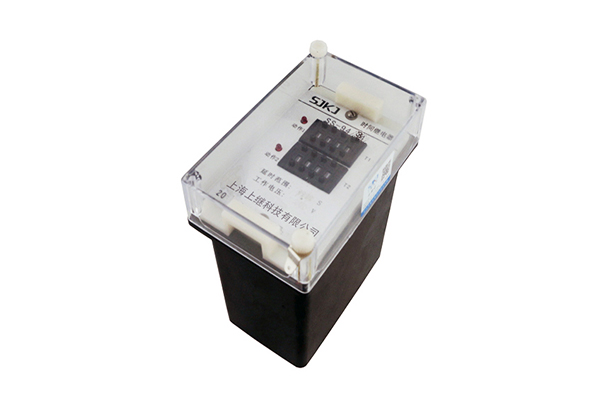

SS-94/3时间继电器

二、SS-94/3时间继电器工作原理和内部接线

1.工作原理

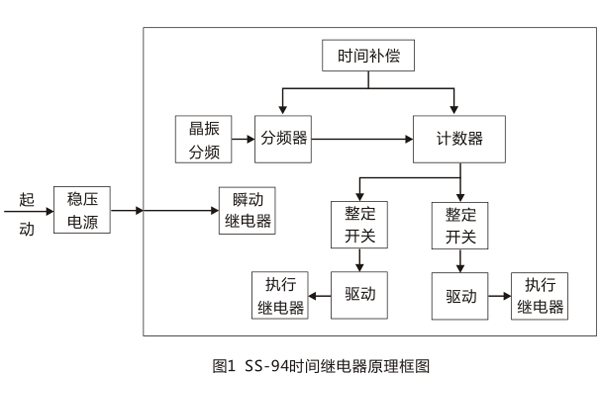

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。 能离中脉冲由石英晶体振荡器产生。施加额定电压后 ,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲 ,经分频后由计数器计数,当所计脉冲数达到延时整定时, 触发器翻转,驱动执行继电器动作出口。继电器原理框图见图1

工作原理

2.继电器接线图及外引接线图(背视)

接线图

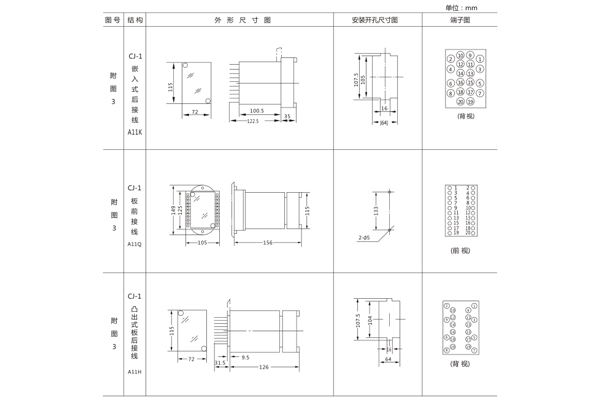

三、SS-94/3时间继电器安装尺寸

安装尺寸
