DLS-33A继电器

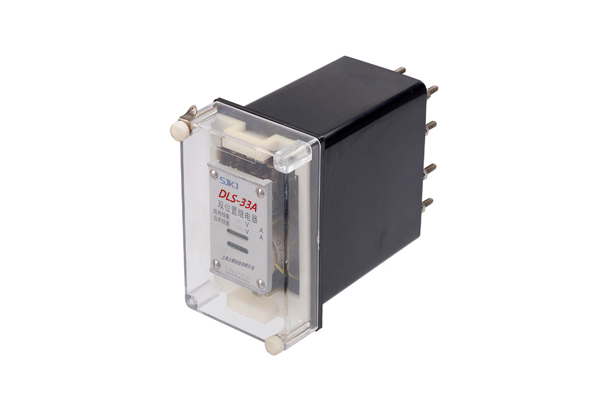

一、DLS-33A继电器概述

DLS-33A继电器用于各种保护装置中,以实现机械闭锁,并有位置指示。

二、DLS-33A继电器使用条件

1.使用地点周围环境温度为-25~40°C;

2.使用地点的大气压力为80~106kPa(海拔高度为2km及以下)

3.使用地点周围空气相对湿度不大于90% ( 25°C) ;

4.安装位置偏高其安装垂直面的任一方向不大于5°;

5.输入激励量的变化范围为100% ~ 110%额定値;

6.使用地点不允许有较强的振动与冲击 ;

7.使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满蒸气及有较严重的霉菌。

8.使用地点应具有防御雨、雪、风、沙的设施;

9.使用地点不允许有较强的外磁感应强度。

三、 DLS-33A继电器工作原理

1.结构

产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成,互锁滑块机构由两个滑块及拉簧组成。

2.工作原理

电磁机构的原理同一般的拍合式继电器,当其中一个电磁机构被激励时,其电磁线圈产生电磁力矩,吸合衔铁,衔铁

帯动互锁滑块机构,当去掉激励量时,由于互锁机构的作用,使得衔铁保持在一个位置上,同时,衔铁带动了触点系统,使得触点也保持在一个位置上。当另一个电磁机构被激励时,使得衔铁和触点系统保持在另一个位置上。而两个电磁机构不能同时施加激励量。

当衔铁动作时,帯动了位置指示器,指示出产品所处的位置。绿牌表示跳闸位置,红牌表示合闸位置。

四、DLS-33A继电器技术参数

1.触点形式

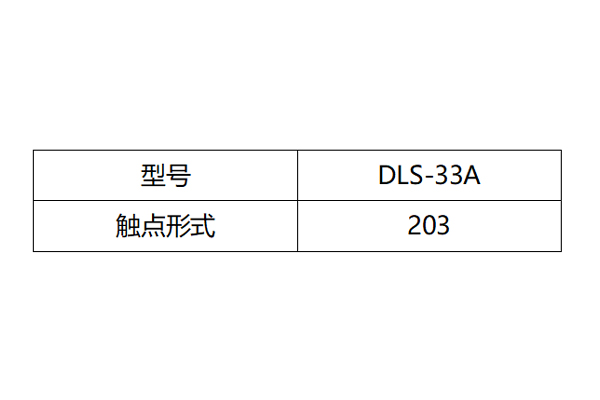

DLS-33A触点形式图

2.额定值(激励量均为直流)

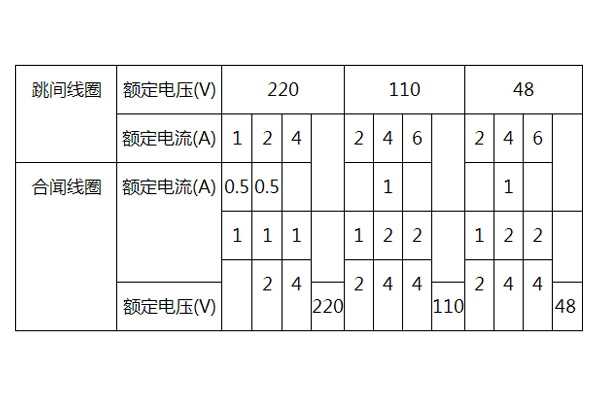

DLS-33A额定值图

a.电压绕组的动作值不大于额定电压值的70% ;3.动作值

b.电流绕组的动作值不大于额定电流值的90%。

4.功率消耗

当输入激励量为额定值时,产品中每个绕组的功率消耗不大于12W。

5.热性能

当环境温度为+40°C时,产品线圈应能承受110%额定值历时2min,其温升不超过65°C。

6.介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间,以及线圈电路对触点电路之间,应能承受2kV(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

7.触点性能

产品触点应能断开电压不超过250V,电流不超过1A,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过

250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1 ) 5000次。

8.机械寿命

产品的机械寿命为10000次。

9.产品的动作速率应不大于60次/h,线圈每次通电时间不超过1s。

五、DLS-33A继电器接线图

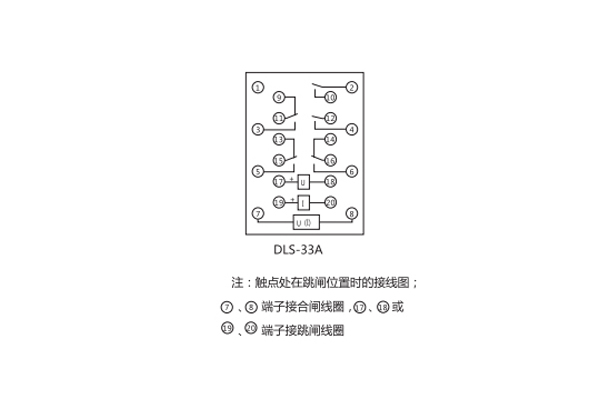

DLS-33A接线图
