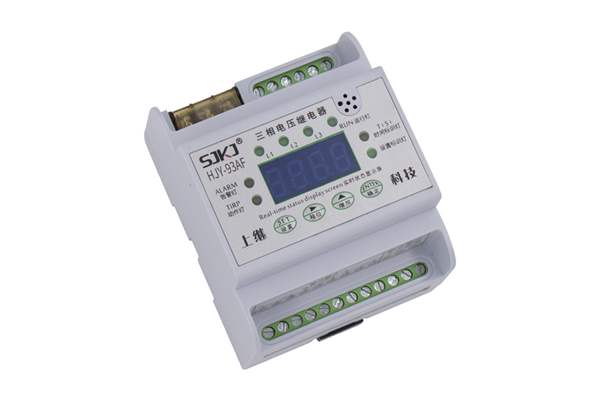

三相电压继电器厂家介绍

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

三相电压继电器性能参数

额定辅助电源:DC100~300V或AC80~265V。

额定输入电压Ue(AC): 100V、200V、400V、500V。

额定频率:50/60Hz。

电压整定范围:AC 10-499V,级差1V。

电压精度:±3%。

延时整定范围:0.00-99.9S,级差0.1s。

延时精度:1%士0.3S。

返回系数:过量动作为0.9;欠量动作为1.1。

触点容量:直流250V以下,τ=5ms,感性负载50w,阻性负载150W;交流250V以下,负载1200VA;长期接通电流5A。

环境温度: -25℃~+50℃

相对湿度:45%~75%环境相对湿度,不大于90%

大气压力:80Kpa~106Kpa,大气压力,80Kpa~110Kpa。

存储和运输过程中的极限温度: -25℃~+75℃

使用地点的海拔高度:不高于3000米。

使用环境:周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

绝缘电阻:用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

绝缘耐压:各引出端子对外壳锁紧螺钉能承受工频电压2000V,同组触点间能承受工频电压1000V,历时一分钟无击穿。

抗干扰性能:符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

电气寿命:在DC250V回路,切断电流τ=5ms, 10万次。

三相电压继电器接线图

三相电压继电器设置说明

当继电器2、3端子接入工作电源时,数码管显示当前输入的实时电压。长按SET设置键1秒,便进入L1电压整定值,可以通过移位键和增加键设定所需的电压值,改动的数码管会闪烁,允许修改。再按一下SET设置键,此时时间标识灯点亮,显示为L1电压所需的延时值,也通过移位键和增加键设定所需的时间值。然后再按SET设置键,进入设置L2电压整定值,设定的方法和前面设定一样及L3电压同样如上设置。均设置好后,再按SET设置键界面会进入三相电压各相所需投入使用还是退出。比如只要A、C相工作,B相退出,通过移位键将按至B字母位置,按下增加键,当数码管显示时,说明该相已经退出运行。需要三相均有输出工作,可以工作增加键将相序字母点亮。跳过相序字母显示页面,来到过量、欠量方式选择页面,可根据自己所需通过增加键来设定,0代表欠量(欠压),1代表过量(过压)。完全设定好后,可以按ENTER确定键快速退出。也可以通过继电器自动5秒后退出,所设置参数自动保存。退出时显示实时电压和所投入的相来回切换数值。若有个别参数设定,可以在设置好后,直接按ENTER确定键快读保存并退出。所需投入的相,指示灯会点亮,会显示当时实时的电压数值,未投入的相灯也会灯亮,显示会是, 无数值显示。继电器达到所设定值,动作后,由TIRP动作灯会点亮,实际线路电压低于或高于所设定的返回值,指示灯切换回来。正常运行情况下,RUN运行灯、电压设置表示灯常亮。L1、L2、L3来回切换运行。当输入电压任意一相满足动作条件,继电器动作,电压标识灯熄灭,表示延时时间已到动作。当输入接近动作条件时,继电器进入动作预备状态,所有芯片资源用来计算输入值,一旦满足条件,立即启动计时,继电器设有启动量连续判断功能和突变量连续判断功能,能够有效迅速的判断输入值,并躲过短时干扰。

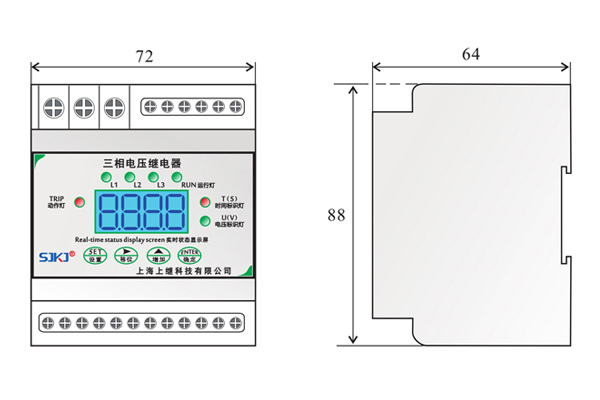

三相电压继电器开孔尺寸
