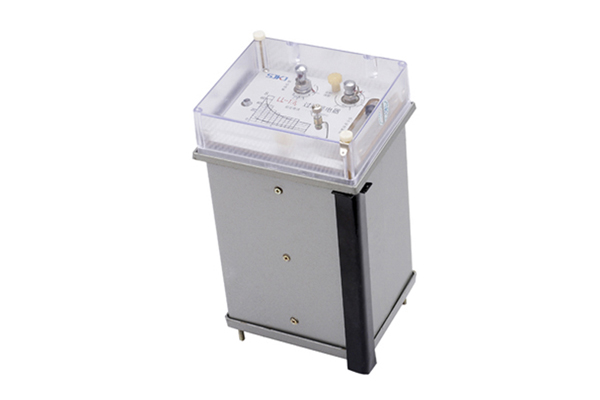

LL-14过流继电器

一、LL-14过流继电器的应用范围

LL-14过流继电器(以下简称继电器)应用在交流电力系统中,用于电机变压器、输电线的过负荷和短路保护。

二、LL-14过流继电器的主要性能

注:特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12,其余参数与LL-10系列对应;继电器的电流线圈允许长期通过

110%额定电流。

 ●返回系数:使启动触点QJ返回原来位置的最大电流与动作电流之比不小于0.85

 ●功率消耗:当电流为继电器的动作电流整定值时不大于10VA。

三、LL-14过流继电器的原理

当电路过流时,继电器将按反时限或定时限延时动作并切断电路,且反时限或定时限以及延时时间的长短均可依靠拨动开关来灵活选择。静态电流继电器,采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测器输出负信号,本继电器处于不动作状态。

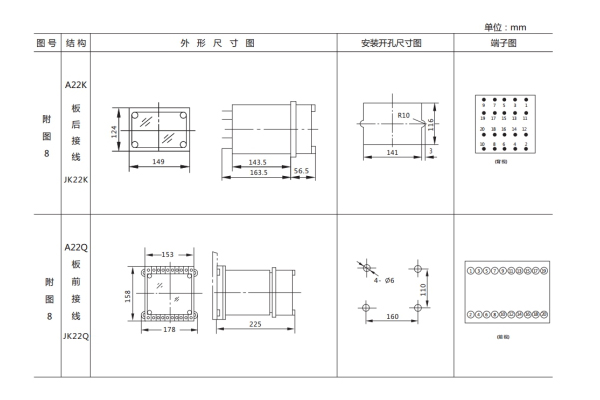

四、LL-14过流继电器的开孔尺寸

开孔尺寸

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

公司主营:继电器(时间继电器,电压继电器,电流继电器,中间继电器,信号继电器,闪光继电器,冲击继电器,同步检查继电器,接地继电器,差动继电器,重合闸继电,绝缘监视继电器,双位置继电器,模数化继电器),微机保护装置,电力仪表智能操控装置



上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
