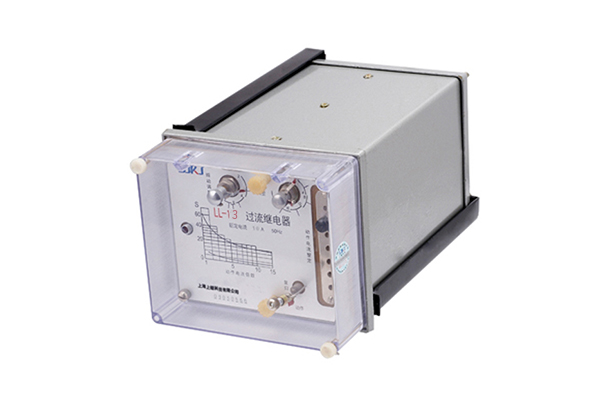

LL-13继电器

一、LL-13过流继电器的说明书

LL-13过流继电器(以下简称继电器)应用在交流电力系统中,用于电机变压器、输电线的过负荷和短路保护。

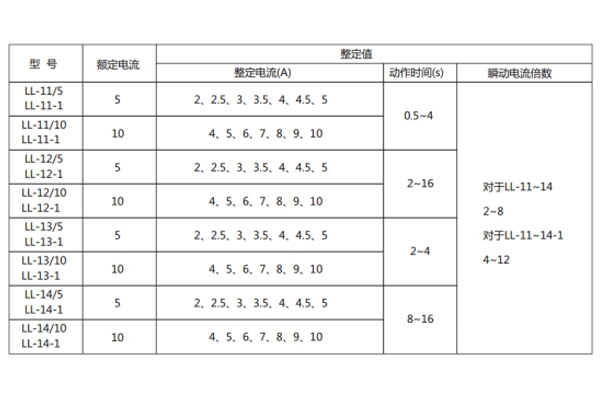

二、LL-13过流继电器的参数

注:特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12,其余参数与LL-10系列对应;继电器的电流线圈允许长期通过

110%额定电流。

 ●返回系数:使启动触点QJ返回原来位置的最大电流与动作电流之比不小于0.85

 ●功率消耗:当电流为继电器的动作电流整定值时不大于10VA。

三、LL-13过流继电器的整定范围

a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于4%。c、在-10℃50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

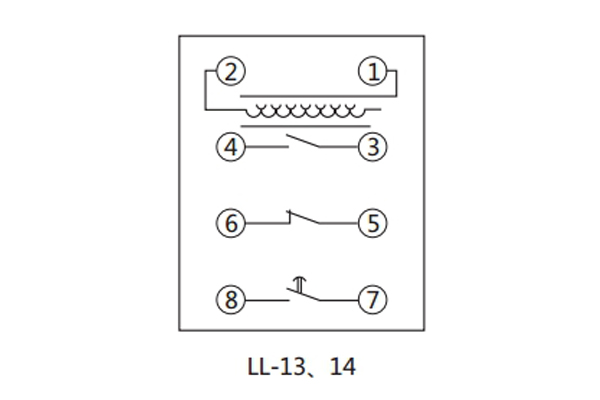

四、LL-13过流继电器的接线图

接线图
