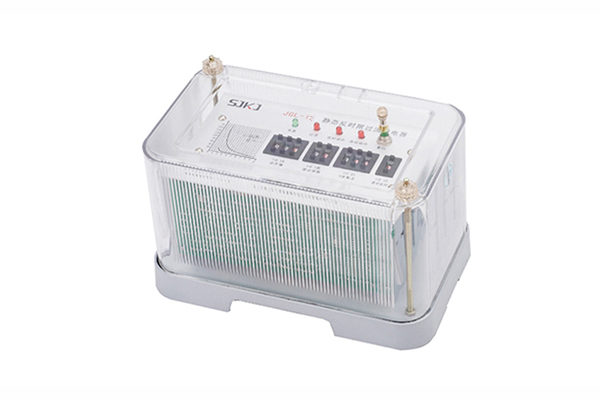

JGL-12过流继电器

一、JGL-12静态反时限过流继电器说明书

1、JGL-12系列静态反时限过流继电器( 以下简称继电器 )具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度 高、功耗小、动作时间快、返回系数高,是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器 技术条件》。

二、JGL-12静态反时限过流继电器型号分类及含义


本继电器型号与被替换老型号对照表:


三、JGL-12静态反时限过流继电器主要技术指标

1、额定值:50Hz交流5A,波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源),级差为0.1A,电流整定值误差不大于±3%。

3、速动倍数整定范围为2-9.9倍,级差为0.1倍, 电流速动整定值误差不大于±3%。 继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数×整定电流。

4、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数:不小于0.9。

6、反时限特性曲线动作方程:


7、反时限特性时间整定误差:

a) 当 I/Is<2 时,平均误差不大于10%;

b) 当 I/Is>2 时,平均误差不大于5%+30ms。

8、典型反时限特性,见下表:


9、功率消耗:

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量:在直流电压不超过250V时,结构1型产品触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),结构1型产品分断容量为50W。

c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

11、 介质强度:

在标准试验大气条件下,各导电部分连在一起对外露非带电金属部分及外壳之间,应能承受交流有效值2000V/50Hz的试验电压,历时1min,无 绝缘击穿或闪络现象。 同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压;历时1min,无绝缘击穿或闪络现象。 不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。

12、 绝缘电阻 在标准试验大气条件下,继电器各导电部分对外露非带电金属部分及外壳之间,用开路电压为500V的测试仪器测其绝缘值,应不小于20MΩ。

工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

四、JGL-12静态反时限过流继电器接线图

接线图
