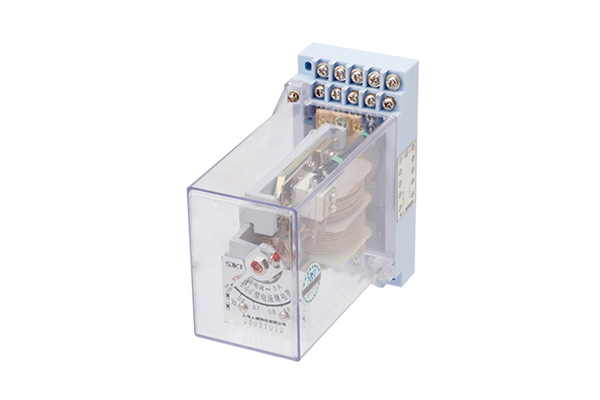

DL-44电流继电器

一、DL-44导轨式电流继电器应用范围

1.DL-44系列电流继电器,用于电机、变压器和输电线的过负荷和短路保护线路中,作为起动元件;

2.本继电器是随着开关柜体不断改进而最新研发的配套产品,外壳为凸出式固定结构,也可卡装在35mm的道轨上,板前接线。具有体

积小、外形直观、安装接线方便等优点。

二、DL-44导轨式电流继电器技术数据

 1. 触点的数量,见表1。


2. 按整定值的范围来分:每整定值的动作误差不大于±6%,见表2。

3.继电器刻度极限误差不大于6%。

4.动作值的变差不大于6%

5.对于DL-41、42、43、44电流继电器的返回系数不小于0.8,最大整定电流为200A的不小于0.7。

6.动作时间

6.1在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值,动作时间不大于0.04s。

7. 过电流能力:线圈串联,从整定值均匀地上升至表3中所列的最大电流时,继电器不应有使得动合触点不工作的振动。经五次后,

继电器仍能满足本技术条件的要求。

8. 过电流:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

9. 当无外来的碰撞和振动时,继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时,其动断触点应可靠地闭合电路。

10. 在动作和返回电流下:继电器的可动系统不应当停滞在中间位置。

11. 当周围空气的相对湿度不大于85%,继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表测量应当不小于300MΩ。

12. 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。

13. 触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常 数不大于5×10 s)中为50W,在交流电路中为250VA。

14. 功率消耗在最小整定值处,继电器的线圈所消耗的功率不超过表4的数据。

15. 当周围介质度为+40℃时,继电器在下表所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气元件的损坏,而线圈的温升不大于65℃。

16. 寿命:继电器电寿命10万次,机械寿命为100万次。


三、DL-44导轨式电流继电器结构和原理

1. 继电器系电磁式 瞬时动作 磁系统有两个线圈 线圈出头接在底座端子上 用户可以根据需要串并联 因而可使继电器整定变化一倍。

2. 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3. 继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

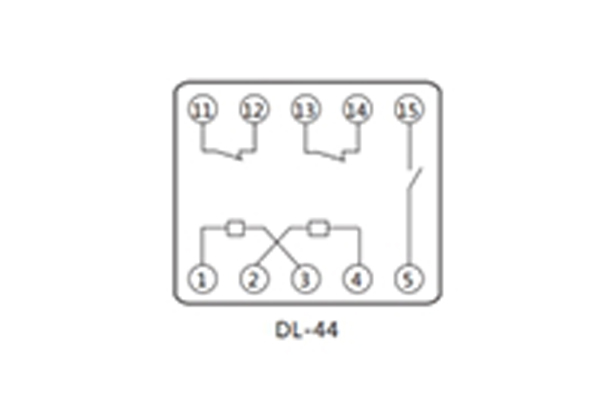

四、DL-44导轨式电流继电器内部端子外引接线图(正视)

接线图
