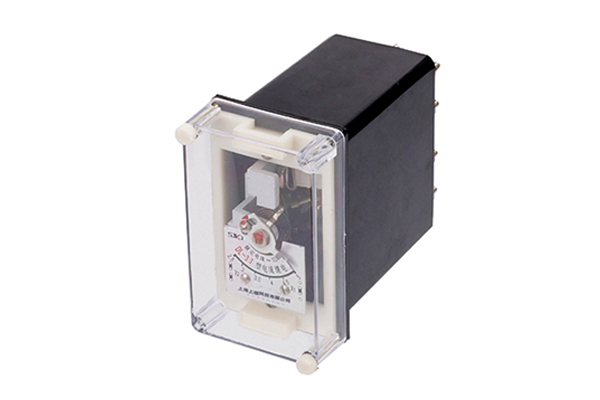

DL-33电流继电器

一、DL-33电流继电器用途

DL-33系列电流继电器,用于电机、变压器和输电线的过负荷和短路保护线路中,作为起动元件。

二、DL-33电流继电器技术要求

1. 触点的数量,见表1。


2.按整定值的范围来分:每整定值的动作误差不大于±6%,见表2。

3.继电器刻度极限误差不大于6%。
  4.动作值的变差不大于6%


5.对于DL-31、32、33、34电流继电器的返回系数不小于0.8,最大整定电流为200A的不小于0.7。
  6.动作时间

6.1在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值,动作时间不大于0.04s。

7.过电流能力:线圈串联,从整定值均匀地上升至表3中所列的最大电流时,继电器不应有使得动合触点不工作的振动。经五次后,继电器仍能满足本技术条件的要求。

8.过电流:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。



9.当无外来的碰撞和振动时,继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时,其动断触点应可靠地闭合电路。
  10.在动作和返回电流下:继电器的可动系统不应当停滞在中间位置。
  11.当周围空气的相对湿度不大于85%,继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表测量应当不小于300MΩ。

12.继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。

13.触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W,在交流电路中为250VA。
  14.功率消耗在最小整定值处,继电器的线圈所消耗的功率不超过表4的数据。
  15.当周围介质度为+40°C时,继电器在表2和表3所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气元件的损坏,而线圈的温升不大于65°C。
  16.寿命:继电器电寿命500次,机械寿命为5000次。


三、DL-33电流继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

公司主营:继电器时间继电器,电压继电器,电流继电器,中间继电器,信号继电器,闪光继电器,冲击继电器,同步检查继电器,接地继电器,差动继电器,重合闸继电,绝缘监视继电器,双位置继电器,模数化继电器),微机保护装置,电力仪表智能操控装置






上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
