DL-33电流继电器主要用途及使用方法-上海上继科技有限公司

发表时间:2019-12-18 20:59 浏览次数: 〖返回〗

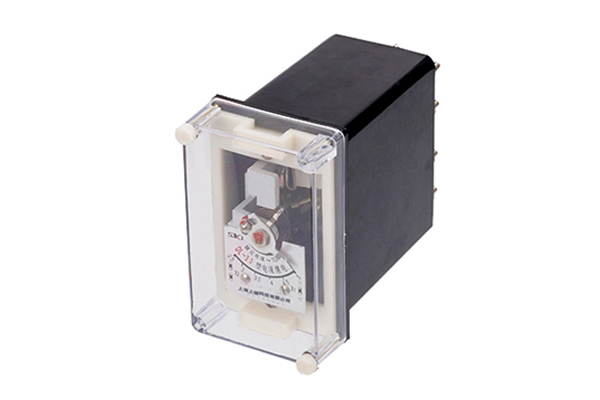

DL-33电流继电器

一、DL-33电流继电器主要用途

DL-33系列电流继电器,用于电机、变压器和输电线的过负荷和短路保护线路中,作为起动元件。

二、DL-33电流继电器使用方法

1.继电器使用前,需取去外壳,拔出机器,检查有无在运输中产生的损坏,如动片碰到磁板,游丝各圈相碰,动牌轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向转动,然后放开,可动系统应当转回到原来位置直到止档,然后进行必要的调整和整定。

2.继电器在重新调整时,必须保证:

1可动系统的轴向活动量在0.15~0.3mm之间。

2动片与磁极间的气隙,应当保证继电器在规定的任何工作情况下,动片和磁板不得相碰。

3具有动合触点和动断触点的继电器,桥形触点不得同时接触一动合静触点和一动断静触点。

4当指针由第一刻度值旋向最终刻度值时,游丝各圈不相碰。

5继电器动作时,桥形触点应当在静触点的中心线上滑动(公差±lmm),动、静触点总气隙不小于2mm。

6静触点和限制片之间的距离应不大于0.3mm。

7在调整继电器的动作值时,最小整定值的调整主要是改变游丝反作用力的大小,最大整定值的调整,主要是改变动片和磁板间的气隙等。

8不宜润滑继电器轴和轴承。

9不允许用砂纸或其它粗造材料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的、柔软的布片擦干净,避免用手指接触触点。

三、DL-33电流继电器技术数据

1. 触点的数量,见表1。


2.按整定值的范围来分:每整定值的动作误差不大于±6%,见表2。

3.继电器刻度极限误差不大于6%。
  4.动作值的变差不大于6%


5.对于DL-31、32、33、34电流继电器的返回系数不小于0.8,最大整定电流为200A的不小于0.7。
  6.动作时间

6.1在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值,动作时间不大于0.04s。

7.过电流能力:线圈串联,从整定值均匀地上升至表3中所列的最大电流时,继电器不应有使得动合触点不工作的振动。经五次后,继电器仍能满足本技术条件的要求。

8.过电流:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。



9.当无外来的碰撞和振动时,继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时,其动断触点应可靠地闭合电路。
  10.在动作和返回电流下:继电器的可动系统不应当停滞在中间位置。
  11.当周围空气的相对湿度不大于85%,继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表测量应当不小于300MΩ。

12.继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。

13.触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W,在交流电路中为250VA。
  14.功率消耗在最小整定值处,继电器的线圈所消耗的功率不超过表4的数据。
  15.当周围介质度为+40°C时,继电器在表2和表3所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气元件的损坏,而线圈的温升不大于65°C。
  16.寿命:继电器电寿命500次,机械寿命为5000次。
