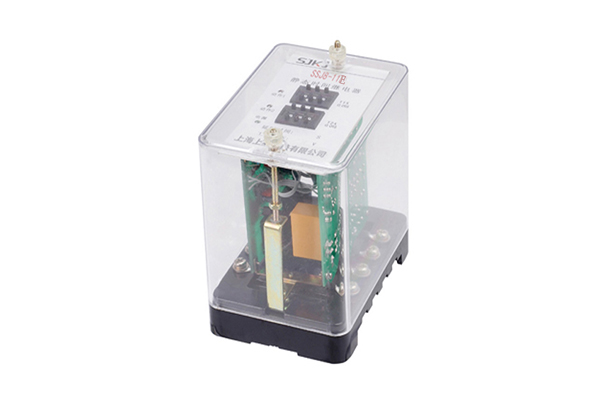

一、SSJ8-11E高精度时间继电器开孔尺寸

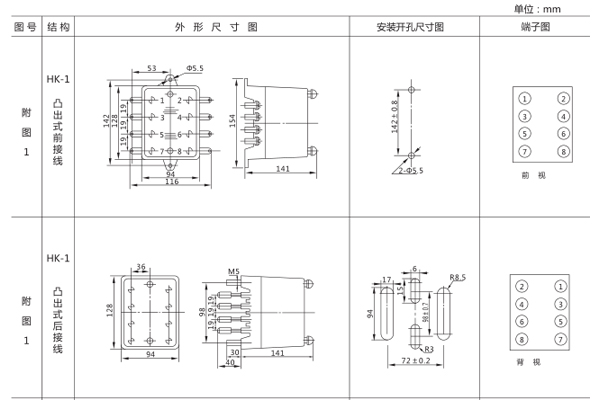

SSJ8-11E高精度时间继电器

开孔尺寸

二、SSJ8-11E高精度时间继电器技术要求及接线图

1.延时范围

A: 0.04~9.99S级差为0.01S

B: 0.1~99.9S级差为0.1S

C:1~999S级差为1S

D:1~999M级差为1M

E:1~999H级差为1H

2.延时一致性在基准条件下:

a)延时整定为0.04s~0.99s时,一致性不大于3ms;

b)延时整定大于或等于1s时,一致性不大于(0.1%整定值+3ms);

3.延时整定误差在基准条件下,平均误差不大于(0.1%整定值±3ms)。

4.返回时间:继电器返回时间不大于25ms。

5.功耗:在额定电压下,继电器功率消耗不大于10W。

6.触点性能在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中,断开容量为30W;在电压不超过250V,电流不超过5A,功率因数为COSφ=0.4±0.1的交流电路中,断开容量为250VA。 继电器的电寿命为104次。

7.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV(有效值), 50Hz的交流试验电压,历时1min的试验,应无绝缘击穿或闪络现象。

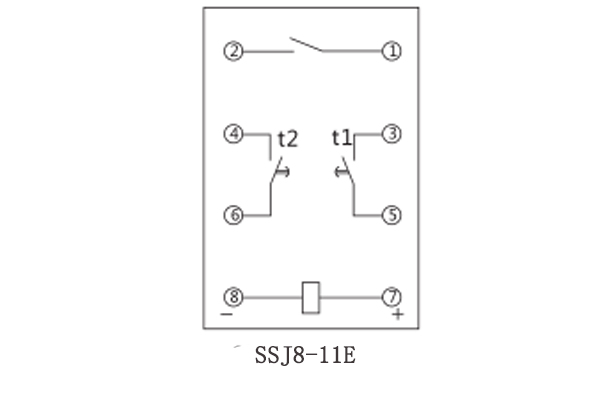

接线图

三、SSJ8-11E高精度时间继电器工作原理

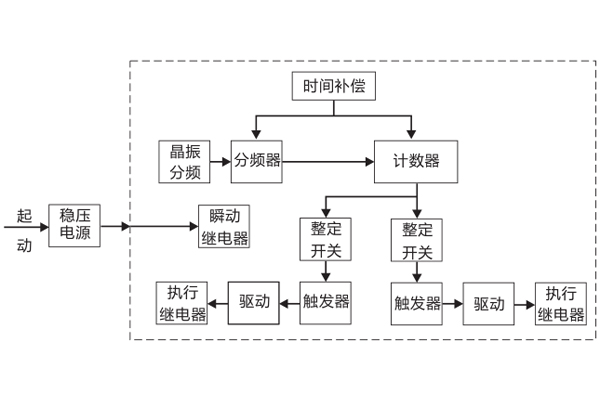

工作原理

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后由计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。
