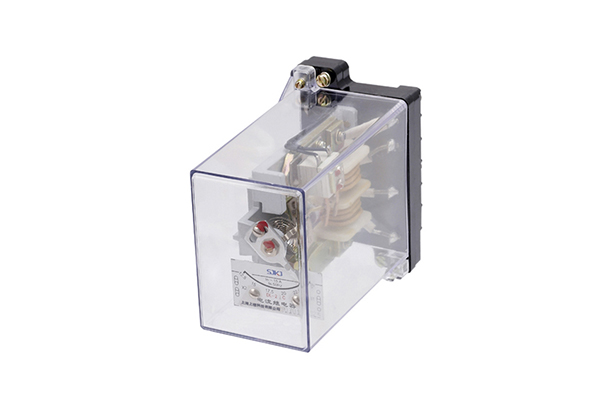

DL-21C电流继电器

一、、DL-21C电流继电器的概念

DL-21C电流继电器(以下简称继电器)用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中,作为起动元件。

二、DL-21C电流继电器的结构

1. 继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2. 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3. 继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

三、DL-21C电流继电器的参数

技术参数

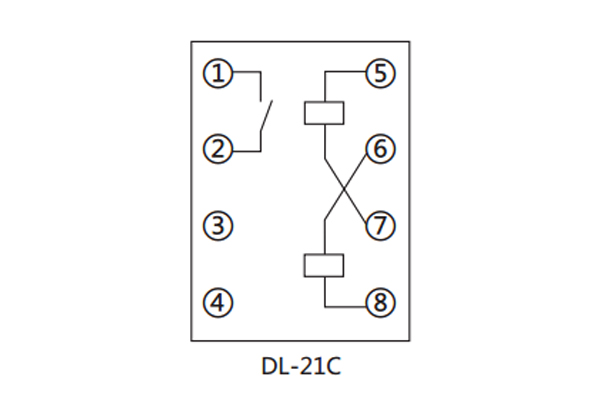

四、DL-21C电流继电器的接线图

接线图

五、DL-21C电流继电器外形尺寸

开孔尺寸
