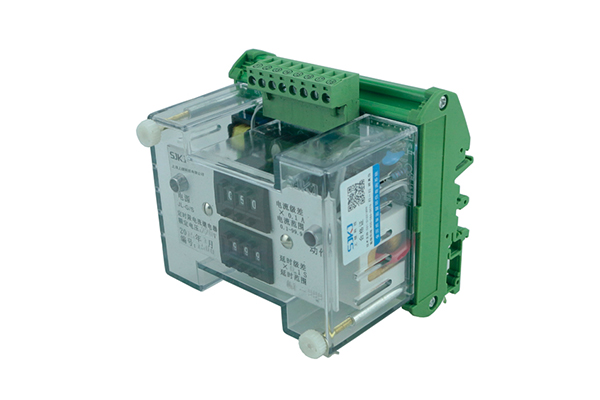

JL-G/S端子排静态电流继电器

一、JL-G/S端子排静态定时限电流继电器概述

JL-G/S端子排静态定时限电流继电器用于电动机、发电机、变压器和输电线路中,作为电力系统交流回路的过电流保护或过负、短路的启动元件,给出报警信号或切除故障。

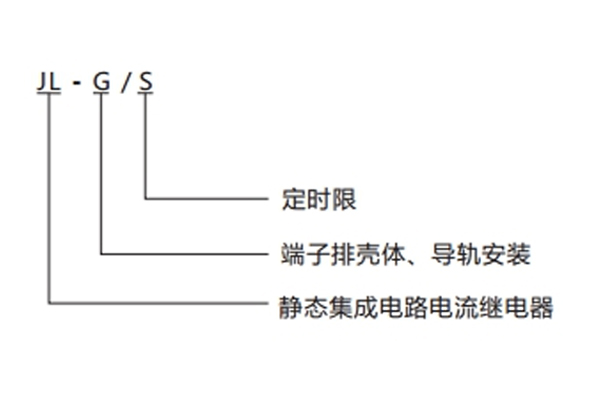

二、JL-G/S端子排静态定时限电流继电器型号分类及含义

分类及含义

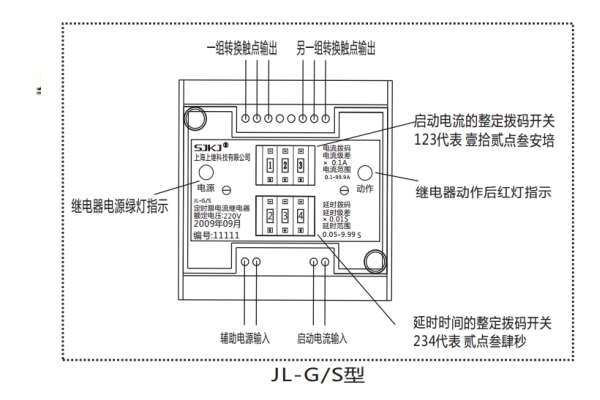

三、JL-G/S端子排静态定时限电流继电器使用方法

使用方法

四、JL-G/S端子排静态定时限电流继电器主要技术条件

1、电流整定范围: 0.1~99.9A, 整定级差0.1A; 0.02~9.99A,整定级差0.01A; 2、延时整定范围: 0.05~9.99s,整定级差 0.01S; 0.1~99.9s,整定级差0.1s; 1~999s,整定级差: 1S;

3、返回系数: 不小于0.90

4、电流误差: 电流整定平均误差≤±3%,平均误差=( 5次测量平均值-整定值)/整定值×100%

5、延时误差: 10秒内误差:≤±(1‰+10ms);10秒以上误差:≤±(1%+10ms)

6、功率消耗: 辅助电源≤5VA;启动电源≤1VA。

7、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

8、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟无击穿或闪络现象。

9、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量:在电压不超过 ,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中 ,断开容量为50W;在电压不超过250V,电流不超过2A,功率因数为COSφ=0.4±0.1的交流电路中,断开容量为25VA 。输出触点在上述规定的负荷条件下,产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命: 电寿命105次,机械寿命106次

12、返回时间:≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

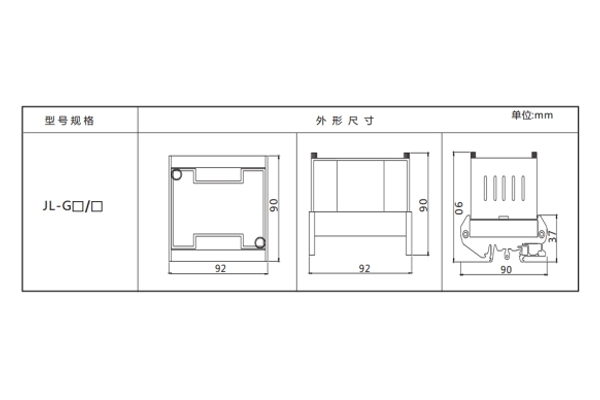

五、JL-G/S端子排静态定时限电流继电器外形尺寸、开孔尺寸及端子图

开孔尺寸
