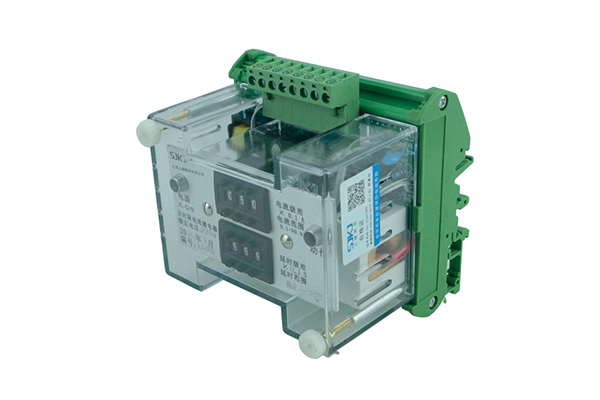

JL-G/S端子排静态电流继电器

一、JL-G/S端子排静态定时限电流继电器主要用途

JL-G/S端子排静态定时限电流继电器用于电动机、发电机、变压器和输电线路中,作为电力系统交流回路的过电流保护或过负、短路的启动元件,给出报警信号或切除故障。

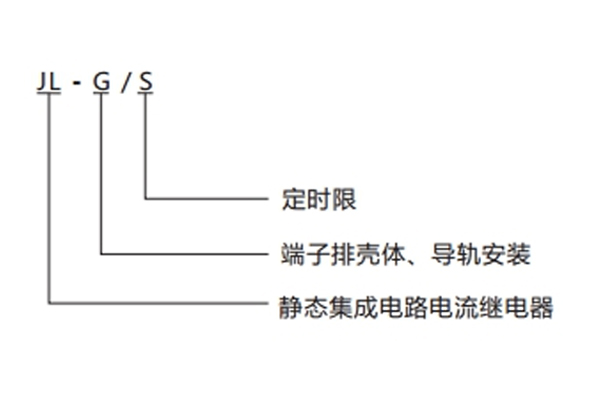

二、JL-G/S端子排静态定时限电流继电器型号分类及含义

分类及含义

三、JL-G/S端子排静态定时限电流继电器主要技术参数

1、电流整定范围: 0.1~99.9A, 整定级差0.1A; 0.02~9.99A,整定级差0.01A; 2、延时整定范围: 0.05~9.99s,整定级差 0.01S; 0.1~99.9s,整定级差0.1s; 1~999s,整定级差: 1S;

3、返回系数: 不小于0.90

4、电流误差: 电流整定平均误差≤±3%,平均误差=( 5次测量平均值-整定值)/整定值×100%

5、延时误差: 10秒内误差:≤±(1‰+10ms);10秒以上误差:≤±(1%+10ms)

6、功率消耗: 辅助电源≤5VA;启动电源≤1VA。

7、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

8、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟无击穿或闪络现象。

9、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量:在电压不超过 ,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中 ,断开容量为50W;在电压不超过250V,电流不超过2A,功率因数为COSφ=0.4±0.1的交流电路中,断开容量为25VA 。输出触点在上述规定的负荷条件下,产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命: 电寿命105次,机械寿命106次

12、返回时间:≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

四、JL-G/S端子排静态定时限电流继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

公司主营:继电器(时间继电器,电压继电器,电流继电器,中间继电器,信号继电器,闪光继电器,冲击继电器,同步检查继电器,接地继电器,差动继电器,重合闸继电器,绝缘监视继电器,双位置继电器,模数化继电器),微机保护装置电力仪表,智能操控装置




上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
