一、RXSF1-RK271008双掉牌信号继电器接线图

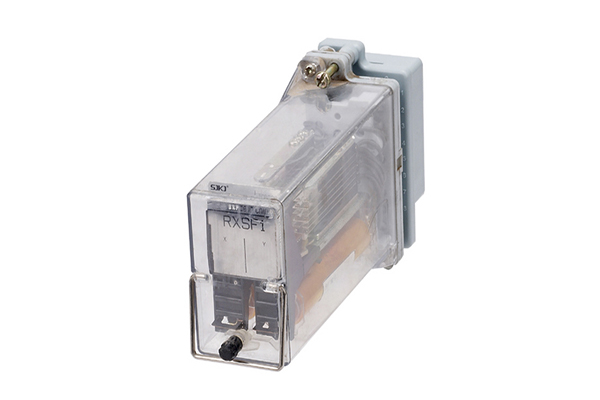

RXSF1-RK271008双掉牌信号继电器

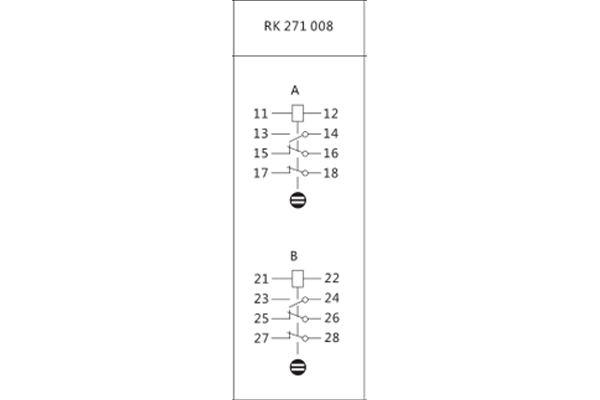

接线图

二、RXSF1-RK271008双掉牌信号继电器技术参数

1.动作值:电压型≤70%额定电压;电流型为90%额定电流。

2.返回值: >2%额定电压或电流。

3.动作时间:电压型30ms,电流型2倍额定电流时为15ms。

4.线圈功耗:电压型<1.5W,电流型<0.2W。

5.电流型线国能长期通入250%额定电流。

6.电流型动作掉牌的最短脉冲时间为50ms。

7.触点能力与RXMA1型相同。

8.绝缘耐压: 50Hz, lmin, 2kV。

9.冲击电压: 5kV。

10.能承受5-15Hz中等震级的地震波冲击

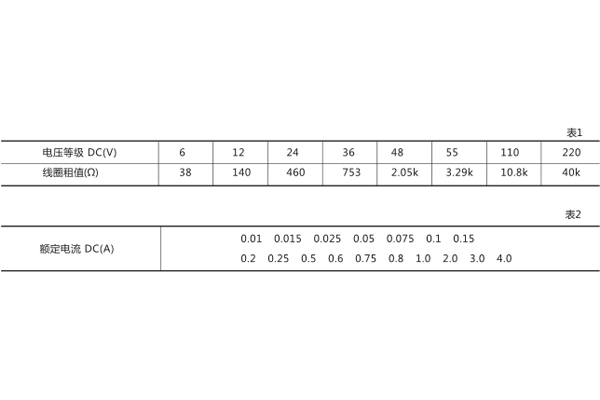

11.额定电压、额定电流及线圈阻值。

线圈阻值

三、RXSF1-RK271008双掉牌信号继电器特点

1.继电器体积小,在最小的安装外壳内装有二个独立的信号继电器。

2.信号牌显示清晰,每一个继电器有三付触点。

3.继电器上的能牌可以脱卸,因此可印上所需的文字。
