DJS-1监视继电器-上海上继科技有限公司

发表时间:2019-12-10 21:33 浏览次数: 〖返回〗

一、DJS-1跳闸回路监视继电器技术参数

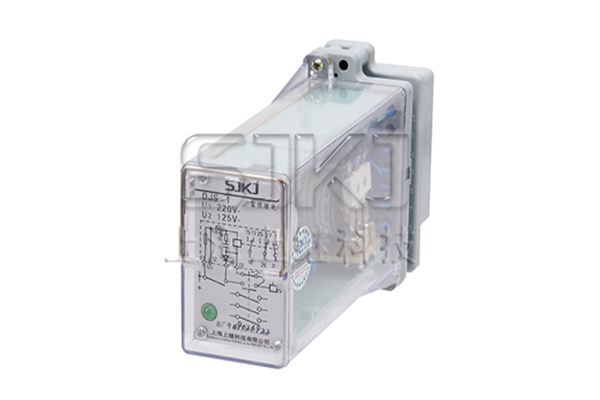

DJS-1跳闸回路监视继电器

1.额定电压:220V、110VDC。

2.触点形式与容量:具有二付率考换触点和一付动断触点;触点断开容量为 DC220V, 0.1A( pf=0.4、 L/R=5ms);AC220V, 3A。

3.延时时间>0.3s。

4.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,输入电路对触点之间,应能承受2kV(有效值) , 50Hz的交流试验电压,历时1min试验,而无绝缘击穿及闪络现象。

5.工作条件

a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风沙的设施;

d) 使用地点不允许超过1.5 mT的外磁感应强度,

6.电气抗干流继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

二、DJS-1跳闸回路监视继电器用途

该型跳闸回路监秘陛电器可连续地断路器中的跳闸回路。并对下列情况产生报警。

a)DC电源消失;

b)跳闸线圈及其引线发生故障;

c)断路器辅助接点的故障;

d)监视继电器本身的故障。

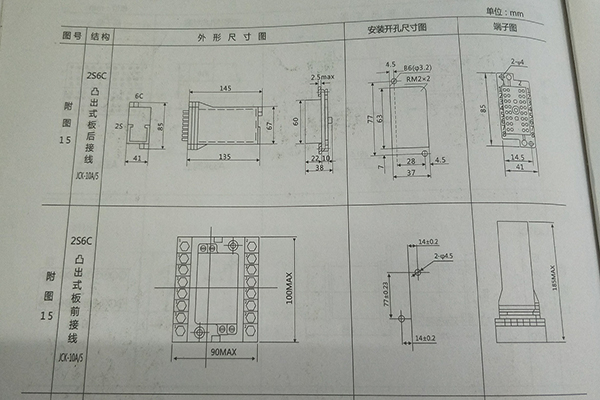

三、DJS-1跳闸回路监视继电器安装尺寸

安装尺寸
