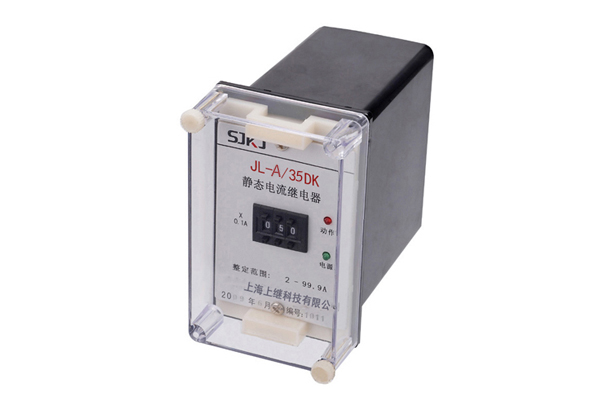

JL-A/35DK电流继电器

一、JL-A/35DK无辅源电流继电器应用范围

JL-A/35DK无辅源电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负 荷或短路的启动元件,给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较、具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的 特点。可完全替代DL-10、DL-20、DL-30电磁型电流继电器。还增加了SJ-4新型壳体,35mm标准导轨安装。外形紧凑,安装方便。

二、JL-A/35DK电流继电器的使用方法

1. 继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2. 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3. 继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

三、JL-A/35DK无辅源电流继电器主要技术要求

1 整定范围 0.5~9.99A,级差为0.01A

  2~99.9A,级差为0.1A

2 动作时间 1.2倍整定电流,动作时间不大于25mS。

 2倍整定电流,动作时间不大于20mS。

3 返回系数 过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。

4 整定误差 小于2%。

5 功耗 继电器动作,功耗小于5W,继电器不动作,功耗小于4W。

6 触点容量 在电压不大于250V时,触点连续接通电流为5A;

 在电压不大于250V时,电路时间常数L/R为5mS的直流电路中,可断开30W。

 在电压不大于250V时,功率因数COSΦ为0.4的交流电路中,可分断200VA。

7 触点寿命 电寿命:105 次, 机械寿命:106次。

8 绝缘电阻 继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。

9 介质强度 继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟 而不击穿,不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

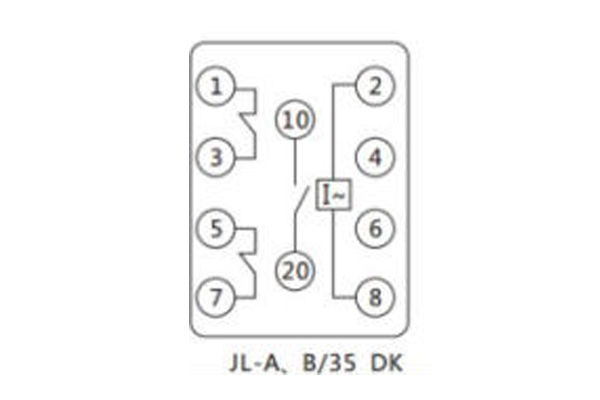

四、JL-A/35DK无辅源电流继电器内部接线及外引端子图(正视图)

JL-A/35DK接线图
