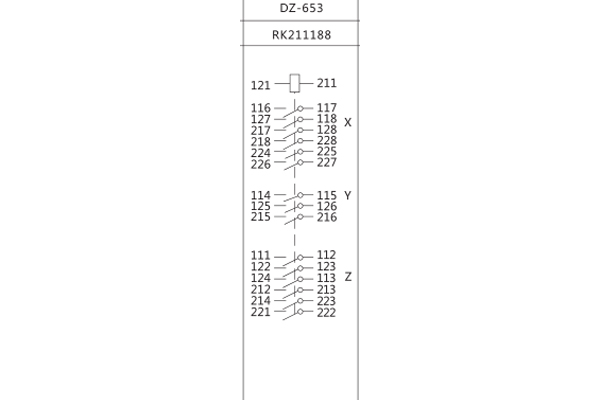

一、DZ-653中间继电器接线图

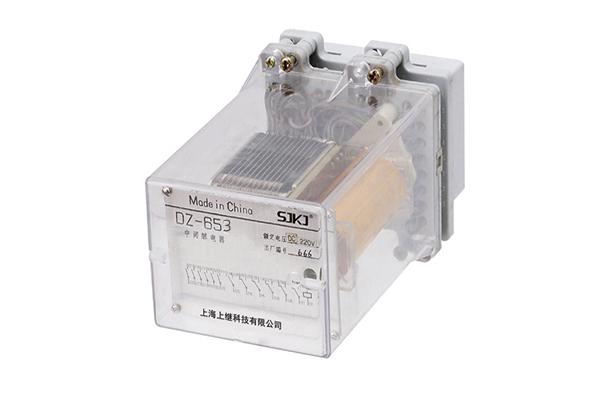

DZ-653中间继电器

接线图

二、DZ-653中间继电器特点

1.提供多至15付动合或动断以及转换触点,可筒化继电保护及自动化控制方案,结构紧法;不必通过两个或多个继电器的串联或并联来增加触点数量。

2.通过罩壳上的小孔拔动行铁可以试验触点动作情况。

3.线圈激励为直流。

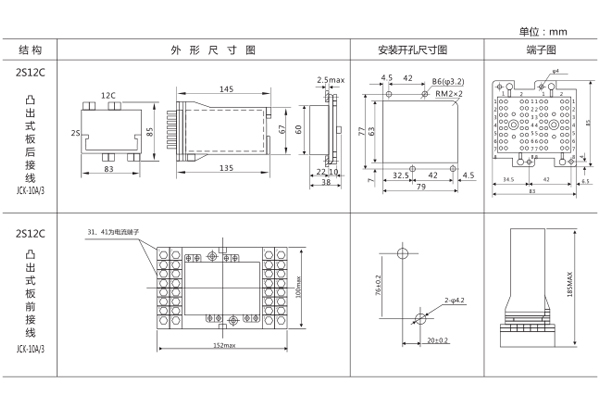

三、DZ-653中间继电器安装尺寸

安装尺寸

四、DZ-653中间继电器动作原理

该继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触 ,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。
