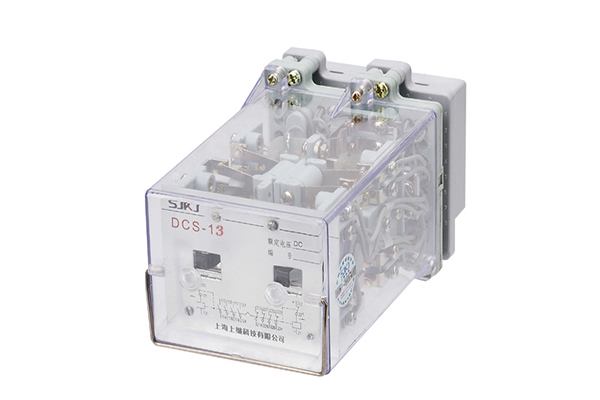

DCS-13继电器-上海上继科技有限公司

发表时间:2019-12-08 17:29 浏览次数: 〖返回〗

一、DCS-13继电器技术参数

1.动作值: DC<70%额定电压, AC<80%额定电压。

2.动作时间: 30/25ms(触点闭合/断开)。

3.线圈功耗: DC3.5W  AC15VA

4.触点断开容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

5.重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

6.绝缘耐压: 50Hz, lmin, 2kV。

7.冲击电压: 5kV。

8.继电器能承受5-15 Hz中等震级的地震波冲击。

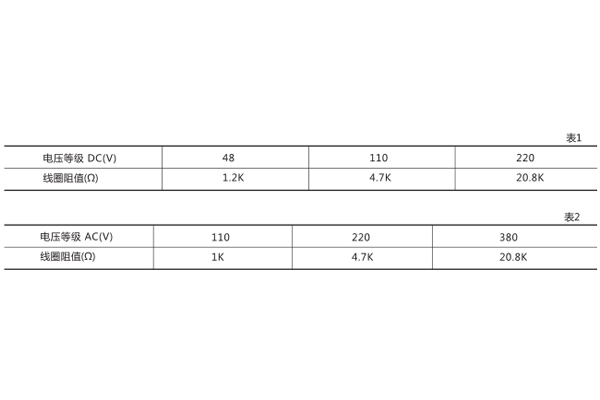

线圈阻值DCS-13继电器

二、DCS-13继电器特点

1.体积小,拆装方便,能安装在位置紧张有限的场合。

2.用于需要大容量双稳态触点的工业控制和其它控制上,在电流互感器二次侧和跳闸上要求多切换。

3.线圈回路串有切断触点。消除了持续的功耗,从而限制了热量积累及减轻控制电源的负载。

4.线圈激励有交流和直流两种。

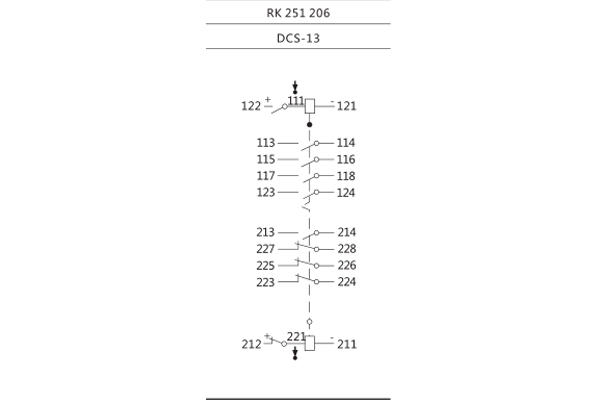

三、DCS-13继电器接线图

接线图
