一、DX-115信号继电器主要用途

DX-115信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

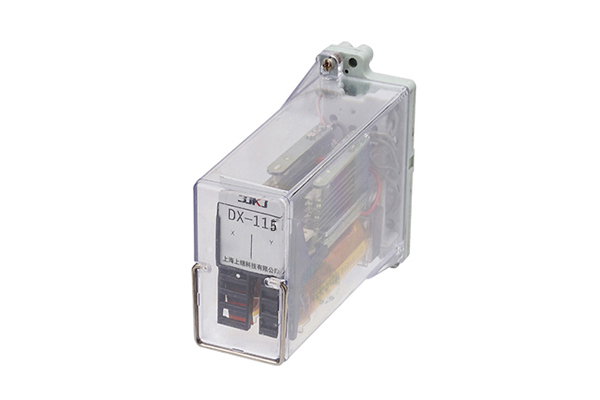

DX-115信号继电器

二、DX-115信号继电器技术参数

1、动作值:电压型<70%额定值;电流型<90%额定值。

2、复归值:<70%额定复归电压值。

3、动作时间:电压型30ms,电流型2倍额定电流为15ms。

4、线圈功耗:电压型≤1.5W,电流型≤0.1W,复归电压≤2W

5、电流型线圈能长期通入250%额定电流。

6、电流型动作掉牌的最短脉冲时间为40ms。

7、绝缘耐压:50Hz,1min,2kV;线圈与线圈间为lkV。

8、冲击电压:5kV。

9、能耐受5-15Hz中等震级的地震波冲击。

10、额定电压、额定电流及线圈阻值。

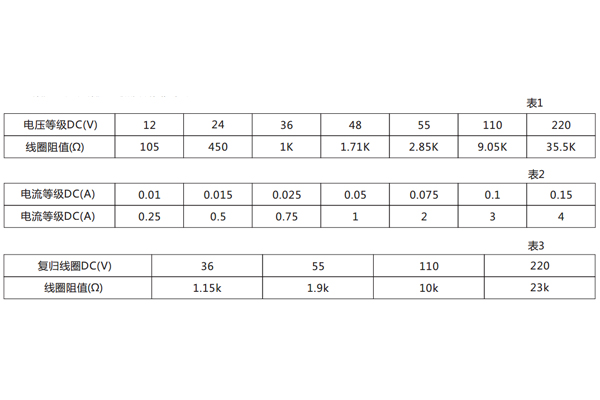

线圈阻值

11、触点断开容量:DC当L/R≤40ms,250V,2A,50W。AC 250V,5A(COSφ=0.4)500VA。 如果增加触点断开容量可按表5内数据将触点串联。

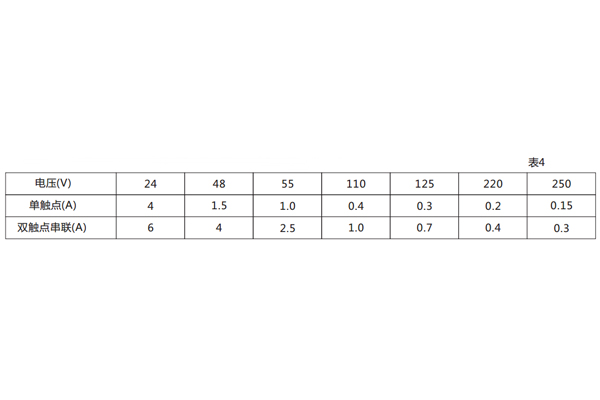

容量图

三、DX-115信号继电器开孔尺寸

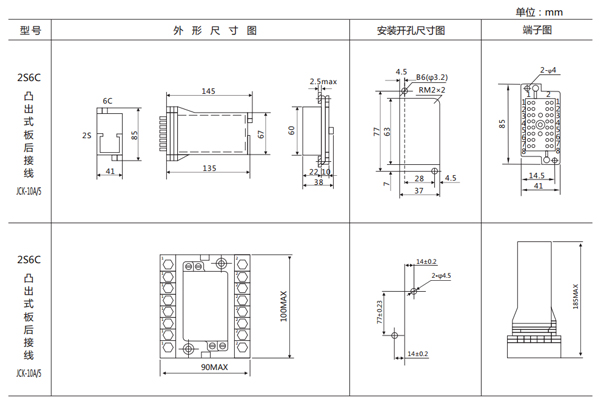

开孔尺寸
