ZZ-S-23分闸、合闸、电源监视综合控制装置

一、ZZ-S-23分闸、合闸、电源监视综合控制装置简介

ZZ-S-23系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源,并方使调节合闸延时,电源监视断电延时。

二、ZZ-S-23分闸、合闸、电源监视综合控制装置型号含义

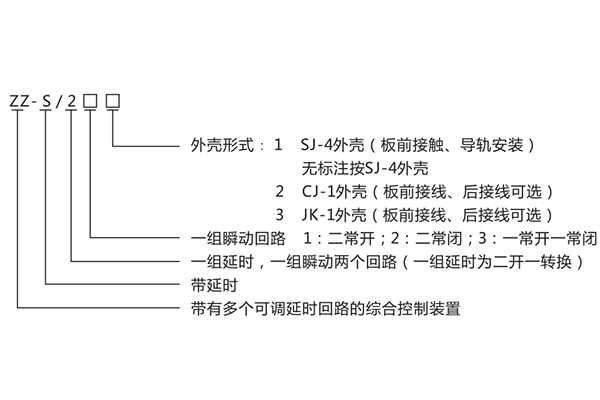

型号含义

三、ZZ-S-23分闸、合闸、电源监视综合控制装置说明书

ZZ-S-23是替代合闸继电器,分闸继电器,电源监视继电器的综合控制装置,具有下列特点:

a)体积小,功能强,非常适合安装与小型抽屉柜,和其它需要使用继电器的场所;

b)出口控制中间采用进口高性能密封继电器,防潮、防尘、不断线、可靠性高,而且有电源指示及动作指示,电气寿命长,机械寿命长。

四、ZZ-S-23分闸、合闸、电源监视综合控制装置技术条件

4.1 环境口基准条件

环境温度:20°C±2°C                                  相对湿度:45%-75%

大气压力:80Kpa-106Kpa                   存储相与运输过程中的极限温度:-25℃~+75℃

使用地点的海拔高度:不高于2500米.

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下.

4.2 使用条件

环境温度: -10°C~+50℃,24h内平均温度不超过35℃.

大气压力:80Kpa-106Kpa

相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃,且表面无凝露。最高温度为40℃时,平均最大相对湿度不超过50%.

4.3 继电器额定值 额定电压值:24V、48V、110V、 220V AC DC

4.4 出口中间触点容量:接通DC220V 10A,断开DC220V τ=5mS 50W.

4.5 出口中间动作延时:不大于15mS.

出口中间返回延时:分闸回路不大于70% ,交流不大于75%。

出口中间动作电压:直流不大于70% ,交流不大于75%。

出口中间返回电压不小于20%。

4.6  功耗  最大功耗不大于10W, 一个回路工作时,额定电压下功率不大于5W。

4.7  绝缘电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1MΩ。

4.8  绝缘耐压  各引出端子外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟无击穿。

4.9  电寿命  DC220V,切断电流τ=5mS, 20W, 104次以上。

4.10机械寿命  触点无负荷300万次以上
