时间继电器与双掉牌信号继电器特点及性能参数-上海上继科技有限公司

发表时间:2019-08-13 11:03 浏览次数: 〖返回〗


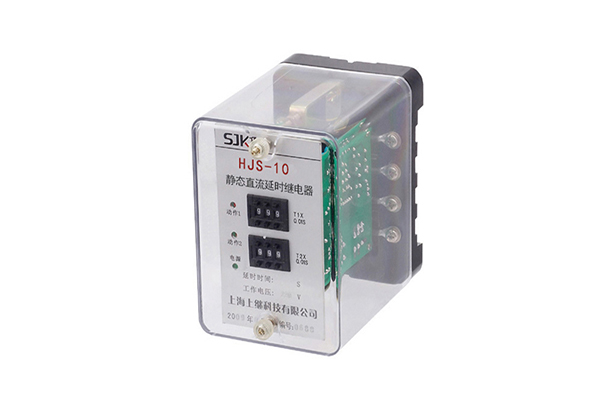

一、HJS(ZSJ)-20直流断电延时继电器工作原理

继电器的原理框图如图1所示。由图可见,继电器有晶体振荡器、分频器、计数器、 整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态) , 触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。

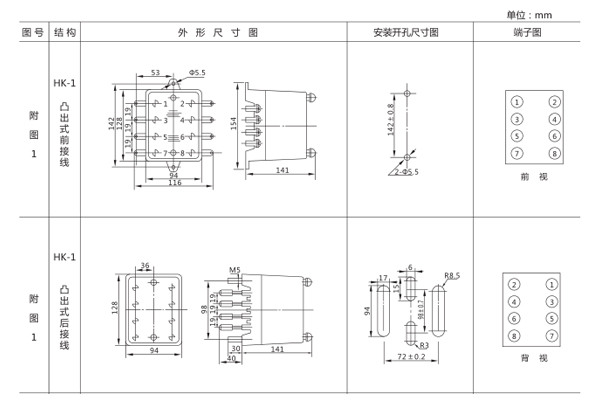

二、HJS(ZSJ)-20直流断电延时继电器外形及开孔尺寸



三、HJS(ZSJ)-20直流断电延时继电器主要技术参数

1.额定电压;直流220V、110V、48V、24V。

2.保证继电器触点可靠通电动作所需电压不大于70%额定电压。

3.保证继电器可靠断电返回的电压不小于10%额定电压。

4.在额定电压下继电器断电延时返回的延时误差, 在整定范围内不超过0.1%整定值+10ms.

5.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量5次,实测时间的最大值与最小值之差。

6.两付延时返回的触点可各自独立整定,时间整定范围均为0.02 -9.99s,而延时整定值可以不同或相同。

7.在额定电压下继电器消耗的功率不大于4W。

8.继电器允许长期承受110%额定电压。

9.继电器在电压不大于250V、电流不大于1A时间常数T= 5± 0.75ms直流有感电路中触点断开容量为30W。

10.继电器各电路与外露的非带电金属部分之间应能乘受有效值2KV,输入电路和角虫点之间应能承受1㎸ ,50HZ交流电压,历时1min实验,应无绝缘击穿或闪络现象。

11.继电器能在-10 °C- 40 °C温度范围内可靠工作。

12.继电器机械寿命105次,电寿命104次。

四、HJS(ZSJ)-20直流断电延时继电器使用方法

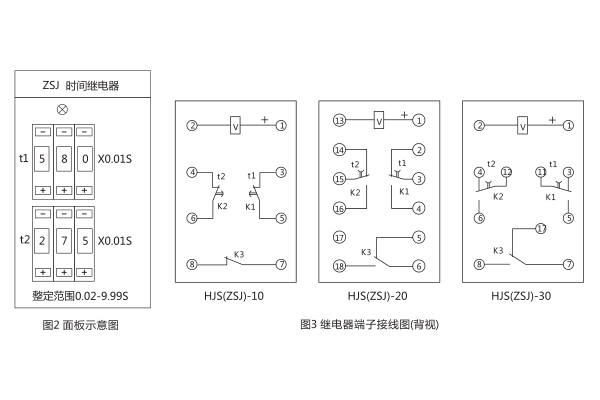

继电器面板图如图2所示 ,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2 ,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

五、HJS(ZSJ)-20直流断电延时继电器背后接线图

继电器的接线端子图如图3所示 ,图中触点为继电器失电后的状态,当加上额定直流电压时,瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反,当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

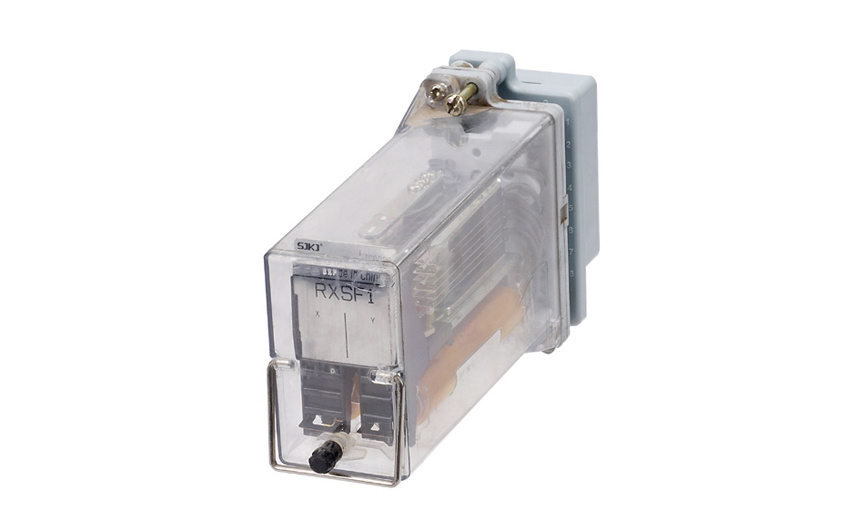

一、RXSF1型双掉牌信号继电器的用途

该继电器用于电力系统二次回路及工业自动化控制回路中 , 作故障指示及报警之用 。

二、RXSF1型双掉牌信号继电器的优势

1继电器体积小,在最小的安装外壳内装有二个独立的信号继电器。

2信号牌显示清晰,每一个继电器有三付触点。

3继电器上的能牌可以脱卸,因此可印上所需的文字。

三、RXSF1型双掉牌信号继电器的参数

1动作值:电压型≤70%额定电压;电流型为90%额定电流。

2返回值: >2%额定电压或电流。

3动作时间:电压型30ms,电流型2倍额定电流时为15ms。

4线圈功耗:电压型<1.5W,电流型<0.2W。

5电流型线国能长期通入250%额定电流。

6 电流型动作掉牌的最短脉冲时间为50ms。

7触点能力与RXMA1型相同。

8绝缘耐压: 50Hz, lmin, 2kV。

9冲击电压: 5kV。

10能承受5-15Hz中等震级的地震波冲击

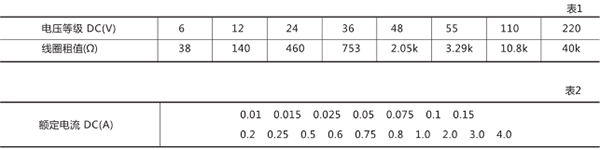

11额定电压、额定电流及线圈阻值。

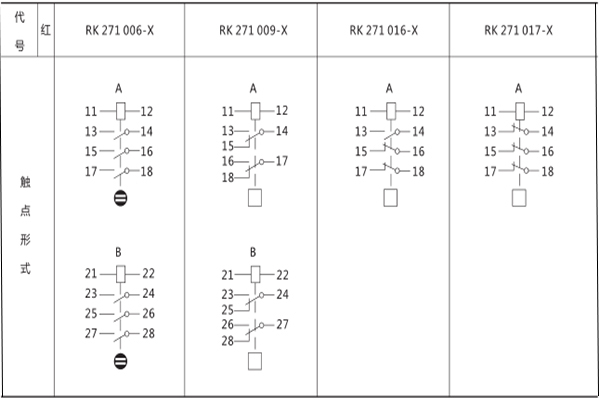

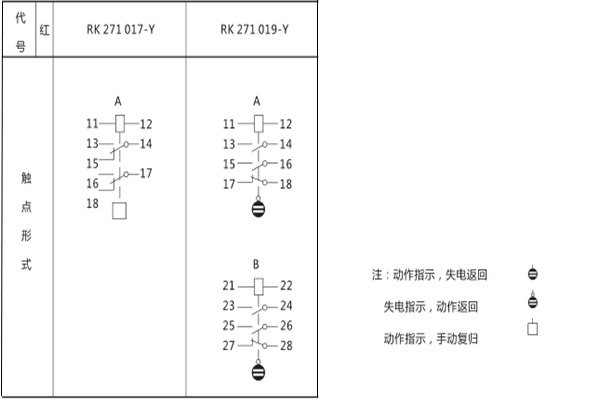

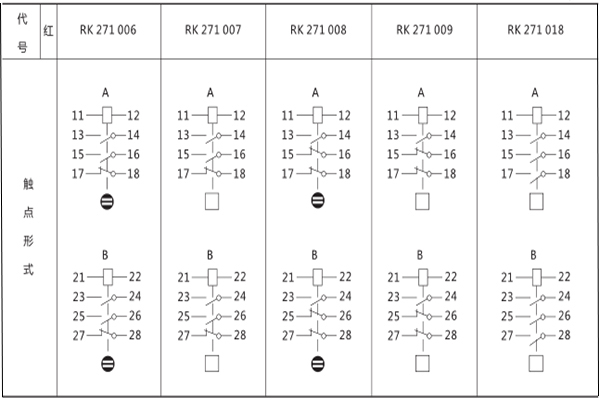

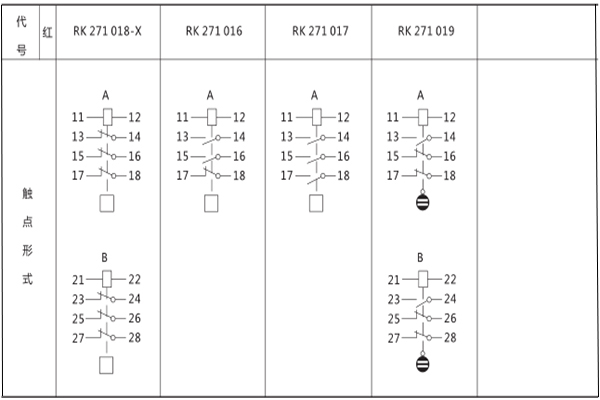

12触点形式及代号


上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438





(以上内容仅供参考,上海上继科技有限公司有最终解释权}
