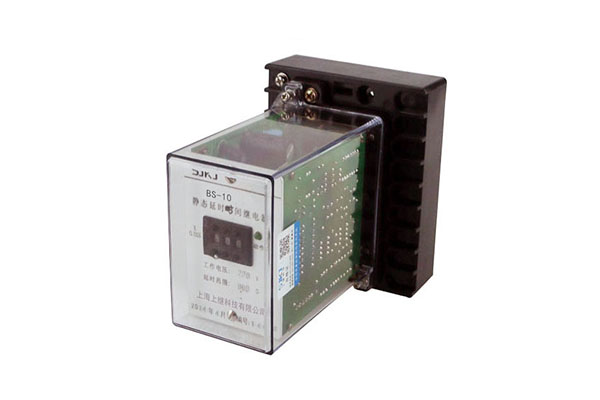

一、BS-10时间继电器概述

BS-10时间继电器作为辅助元件用于各种保护和自动控制线路中 , 使被控制的元件得到可调节的延时。



二、BS-10时间继电器简介

时间继电器(time relay)是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。同时,时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型等。

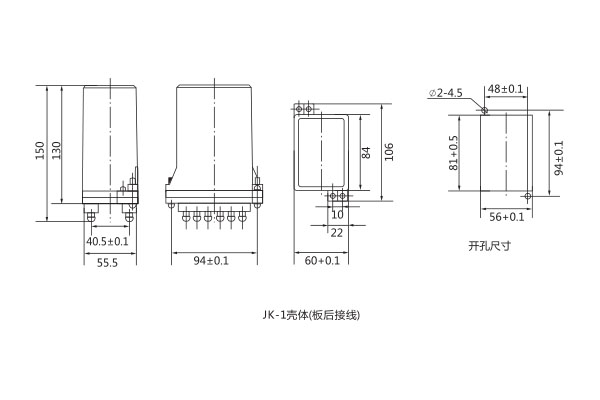

三、BS-10时间继电器外形及开孔尺寸

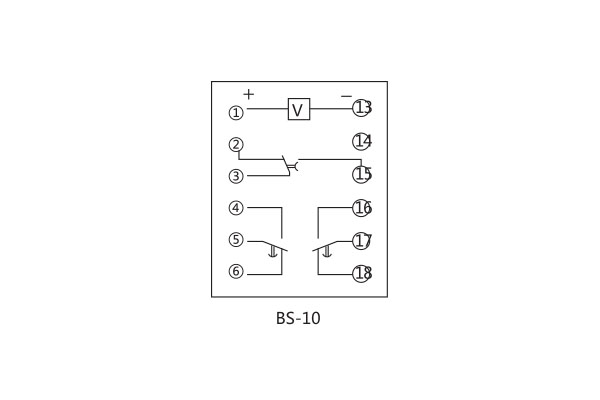

四、BS-10时间继电器接线图


五、BS-10时间继电器主要技术数据

·额定电压:DC220V、110V、48V、24V。

·延时整定范围:0.1~99.9s、 BS-11/5S、 BS-12/5S、 BS-13/10S、 BS-13/10S、 BS-14/20S均可整定。

·动作电压:不大于80%额定电压。

·时间误差:不大于1%,,

·功率消耗:不大于15W。

·触点容量:在电压不超过250、/电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出角更点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非常电金属部分或外壳之间,能求受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。




一、JPB-B数字式频率继电器的概述

JPB-B数字式频率继电器主要用于电网或者发电机周率变化超过允许值时,发出切机或切除部分设备, 或部分用户的频率敏感元件, 确保发电机组的安全。

二、JPB-B数字式频率继电器的工作原理

1、继电器型号分类及含义


2、工作原理

本继电器采用数字分频原理来确定基准频率,用以鉴别被测频率的数值。具有频率稳定度高、精度高、整定方便直观等优点。

、JPB-B数字式频率继电器的技术参数

1、额定电压100V,额定频率50Hz。

2、频率整定值误差不大于±0.015Hz。

3、整定范围: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定级差0.0125Hz。

4、返回系数不大于1.02 ,返回时l间不大于60ms。

5、输入工作电压(60-120)V。

6、延时动作时间整定范围为80ms-99.99s,延时级差10ms。

7、防止误动措施:设有滑差闭锁电路整定范围3-50Hz/S;设有低压闭锁电路55V以下进行闭锁;设有中央报警信号触点。

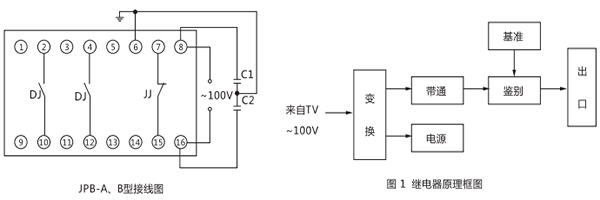

四、JPB-B数字式频率继电器的接线图






上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438





(以上内容仅供参考,上海上继科技有限公司有最终解释权}
