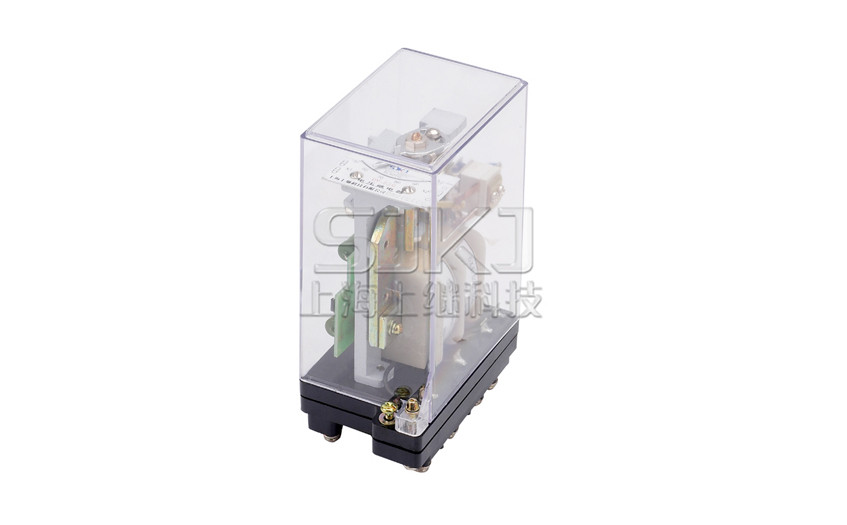

DY-23C/60C电压继电器_DY-23C/60C继电器_外形尺寸图

电压继电器系列
  • DY-23C/60C电压继电器应用范围


    DY-23C/60C电压继电器用于发电机、变压器及输电线的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中。



  • DY-23C/60C电压继电器主要技术参数


    DY-23C/60C电压继电器主要技术参数图

    ●动作时间:过电压继电器在1.2倍整定值时,动作时间不大于0.12s;低电压继电器在0.5倍整定值时,动作时间不大于0.15s;

    ●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

    ●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试 验而无绝缘击穿或闪络现象。

    ●触点形式:l动合、1动断、1动合1动断、2动合、2动断


    DY-23C/60C电压继电器内部接线


    DY-23C/60C电压继电器内部接线图


    DY-23C/60C电压继电器内部接线图及外引接线图(正视图)


    DY-23C/60C电压继电器内部接线图及外引接线图(正视图)


  • DY-23C/60C电压继电器外形尺寸及开孔尺寸


    DY-23C/60C电压继电器外形尺寸及开孔尺寸图
