DZB-115、DZB-127、DZB-138中间继电器-上海上继科技有限公司

发表时间:2020-05-23 11:04 浏览次数:390 〖返回〗

DZB-100系列中间继电器具有保持绕组,用于直流操作的保护回路中,以增加触点数量和触点容量。该系列的型号包括:DZB-115、DZB-127、DZB-138等型号。

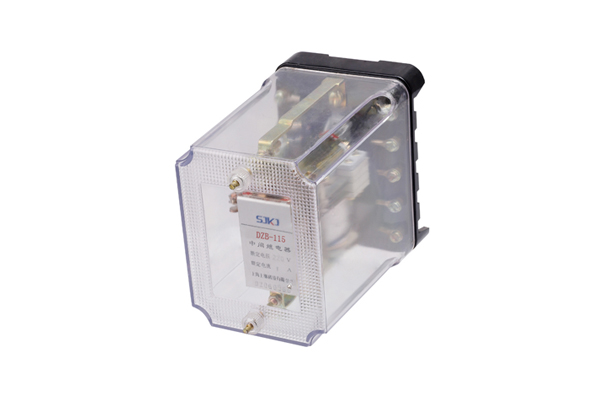

DZB-100系列保持中间继电器为电磁式直流动作继电器。是将DZB-200机芯装入透明壳体中,可以观察到继电器动作情况。DZB-115型为电流动作电压保持继电器。DZB-127型和DZB-138型为电压动作电流保持继电器。另外,DZB-138型还可以借助阻尼绕组的短接获得动作延时。

动作值

a.动作电流不大于80%额定电流。

b.动作电压不大于70%额定电压,不小于30%的额定电压。

c.返回值不小于3%的额定值。

保持值

a.保持电流不大于额定电流的80%。

b.保持电压不大于额定电压的70%。

动作时间

在额定电压或额定电流下不大于45ms。DZB-138型断开阻尼绕组不大于45ms,短接阻尼绕组动作时间不小于60ms。

功率消耗:电压回路不大于5W,电流回路不大于2.5W。电流动作规格不大于5W。

触点断开容量:在电压不超过220V,电流不超过1A的直流有感负荷电路(时间常数为5±0.75ms)中,断开容量为50W;在交流电路中为250VA。

触点长期允许通过的电流不大于5A。

检查壳罩及内部机芯有无在运输中的损坏现象。

触点间隙、动合触点不小于1mm,动断触点不小于0.8mm,触点超行程不小于0.3mm。触点应接触可靠。

动作值、返回值、保持值都应当合格。
