DZB-11B 12B 13B 14B 15B中间继电器-上海上继科技有限公司

发表时间:2018-07-09 07:59 浏览次数:479 〖返回〗

DZB-10B系列中间继电器用于直流操作的各种保护和自动控制线路中作为辅助继电器,以增加触点的数量及触点的容量。DZB-11B,12B,13B为电压启动,电流保持的中间继电器;DZB-14B为电流启动电压保持的中间继电器。DZB-15B为电流或电压动作,电流保持或电压保持的中间继电器。

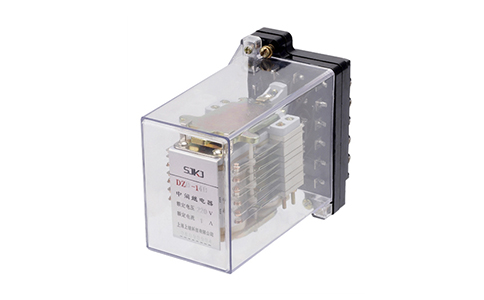

继电器为电磁式动作继电器。采用JK-1型壳体,将DZB-200机芯装入壳体中,具有透明的壳罩,可以清楚观察到继电器的内部结构。

当动作电压(或电流)加在线圈两端时,衔铁向闭合位置移动,此时,动合触点闭合,动断触点断开,断开电源时,由于具有电压(或电流)保持绕组磁场的存在,所以衔铁仍然闭合,只有保持绕组断电后,衔铁在接触片的压力作用下返回到原始状态,动合触点断开,动断触点闭合。

DZB-14B

动作值:

a.动作电流不大于80%额定电流;

b.动作电压不大于70%额定电压,不小于30%额定电压。

返回值:不小于3%的额定值。

保持值:

a.保持电流不大于额定电流的80%;

b.保持电压不大于额定电压70%。

动作时间:在额定电压或电流下,不大于0.05s。

触点断开容量:在电压不超过220V,电流不超过1A的直流有感负荷电路(时间常数为5±0.75ms)中,断开容量为50W;在交流电路中为250VA。

调试方法

触点间隙:动合触点不小于1mm,动断触点不小于0.8mm触点超行和不小于0.3mm。

调整触点片的压力可改变动作值和返回值。
