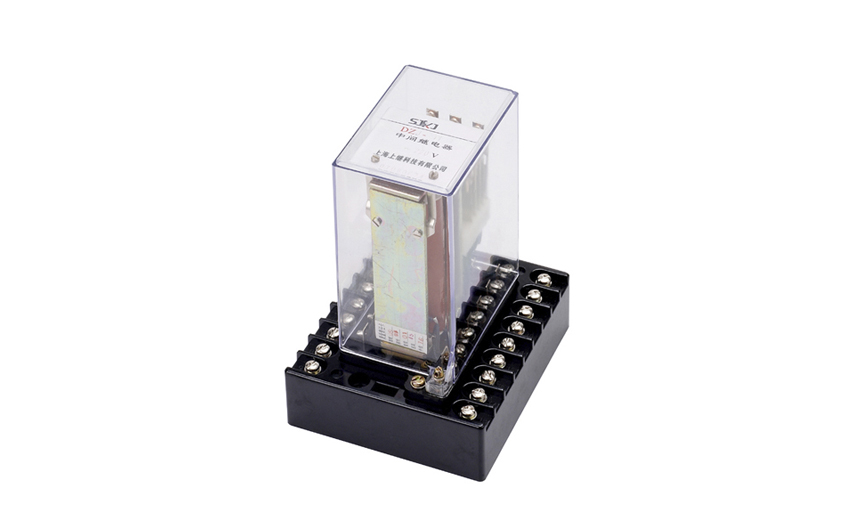

一、DZJ-12中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZJ-12中间继电器的参数

●额定电压：AC380V、220V、110V。

●触点形式：DZJ-11，三动合三转换；DZJ-12，六动合。

● 动作电压：不大于额定电压的80％。

● 返回电压：不小于额定电压的5％。

● 动作时间：在额定电压下不大于0.05s。

● 功率消耗：在额定电压下不大于5VA。

● 触点容量：在电压不超过250V,电流不超过lA的直流有感负荷电路(时间常数为5±0.75ms)中，继电器的触点断开容量为50W；在电 压不超过250V,电流不超过lA的交流电路(功率因0.4±0.1)中，继电器触点能断开容量为250VA。输出触点在上述规定的负荷条件下，产品 能可靠动作及返回5×104次。触点长期允许通过电流不大于5A。

● 介质强度：继电器所有电路连在一起与外露的非带金属部分或外壳之间以及在触点回路对线圈回路之间应能耐受交流2000V，历时 1min的试验电压而无击穿闪络现象；不同触点组之间应能耐1000V的试验电压，历时1min。

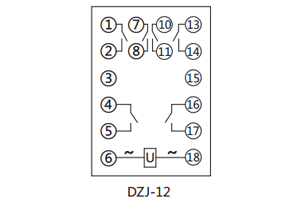

三、DZJ-12中间继电器的接线图

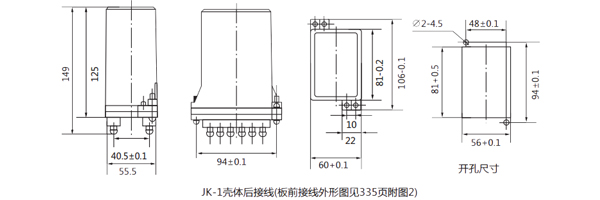

四、DZJ-12中间继电器的开孔尺寸

五、DZJ-12中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
