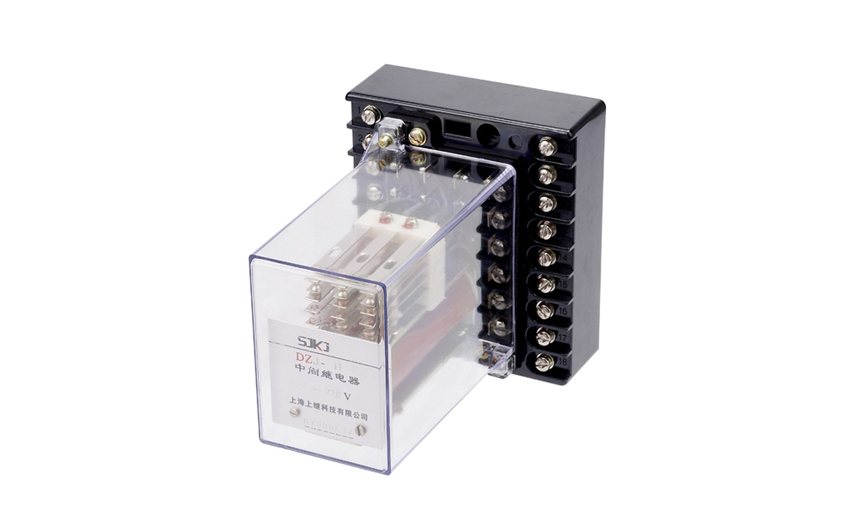

DZJ-11中间继电器参数及接线图-上海上继科技有限公司

一、DZJ-11中间继电器的应用范围

DZJ-11交流中间继电器，是作为一种辅助继电器，用于交流电源系统，以增加触点数量和触点容量。

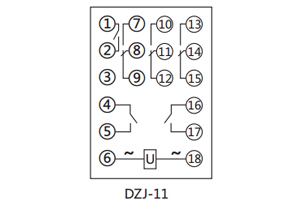

二、DZJ-11中间继电器的接线图

三、DZJ-11中间继电器的参数

●额定电压：AC380V、220V、110V。

●触点形式：DZJ-11，三动合三转换；DZJ-12，六动合。

● 动作电压：不大于额定电压的80％。

● 返回电压：不小于额定电压的5％。

● 动作时间：在额定电压下不大于0.05s。

● 功率消耗：在额定电压下不大于5VA。

● 触点容量：在电压不超过250V,电流不超过lA的直流有感负荷电路(时间常数为5±0.75ms)中，继电器的触点断开容量为50W；在电 压不超过250V,电流不超过lA的交流电路(功率因0.4±0.1)中，继电器触点能断开容量为250VA。输出触点在上述规定的负荷条件下，产品 能可靠动作及返回5×104次。触点长期允许通过电流不大于5A。

● 介质强度：继电器所有电路连在一起与外露的非带金属部分或外壳之间以及在触点回路对线圈回路之间应能耐受交流2000V，历时 1min的试验电压而无击穿闪络现象；不同触点组之间应能耐1000V的试验电压，历时1min。

四、DZJ-11中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、DZJ-11中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
