ZC-23A冲击继电器接线图及技术数据-上海上继科技有限公司

一、ZC-23A冲击继电器的功率消耗

在变流器BL一次绕组通**稳定电流时.其功率消耗不大于7W;出口继电器ZJ在额定电压下,动作状态时功耗不大于10W。

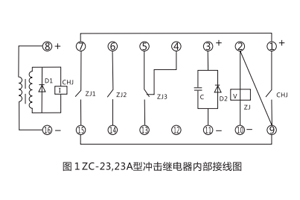

二、ZC-23A冲击继电器的接线图

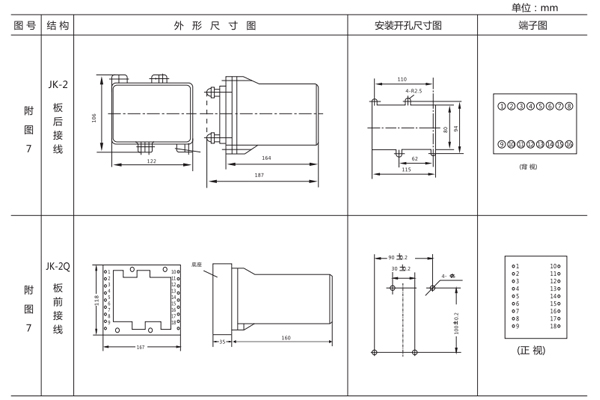

三、ZC-23A冲击继电器的开孔尺寸

ZC-23A采用JK-2壳体，如图所示

四、ZC-23A冲击继电器的技术数据

1.额定电压:DC220V、110V、48V、24V。

2.最小冲击动作电流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。

3.**稳定电流: ZC-23型为3.2A, ZC-23A型为1.5A。
