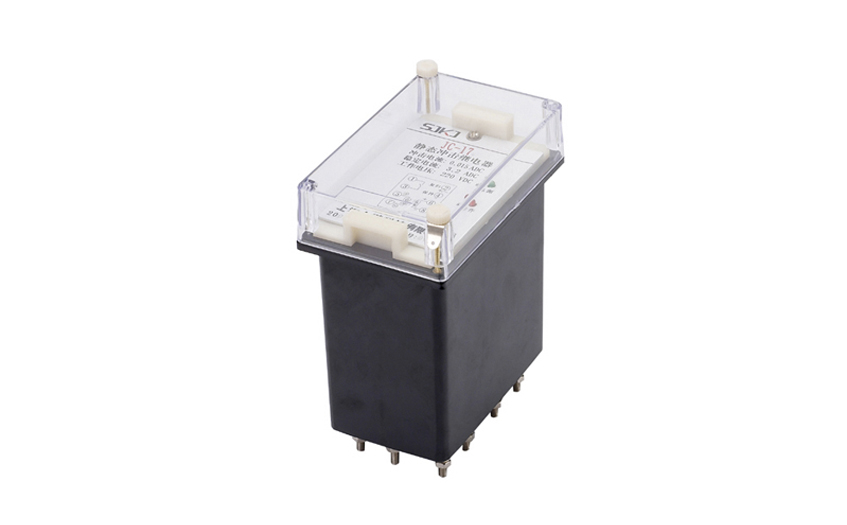

一、JC-17/1冲击继电器的特点

1产品具有手动复归与延时自动复归两种复归方式。

2在预告延时时间可内,动作电流为一个长信号与短信号重督时,只要长信号不返回,产品应可靠动作。

3产品内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的两只时间继电器。

4音响报警时,除手动复归音响外,产品可经定时回路自动解除音响。

5产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点料动的影响均能有较强的抑制能力,保证产品正确动作。

6产品适用于不同的中央信号接线方式,不论产品接于电源的正端或负端,均无需设置跨线。

7产品具有很小的功耗,因此不需要外附电阻。

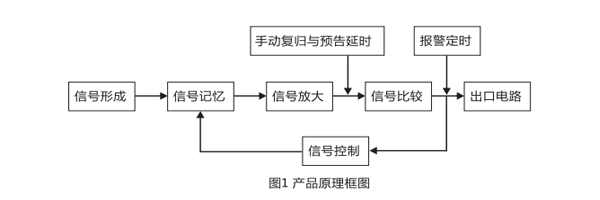

二、JC-17/1冲击继电器的原理

该产品完全排除了传统的电流微分原理而采用电流幅值在报警整个周期内智能比较的方法，具有记忆特性，即记忆电流来到时刻以前的电流的幅值，比较报警电流来到时刻前后电流的幅值，如果有长信号与短信号重叠，在预告信号延时期内，只要长信号不返回，保证正确报警，长信号不会被短信号“抹掉”。产品内附有延时预告信号的延时时间元件，可省去外部的两只时间继电器，在音呼报警时，除手动复归音响外，产品经定时回路自动解除音响。此外，产品对白炽灯字牌灯丝冷热电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

三、JC-17/1冲击继电器的整定方法

产品预告延时时间,报警定时时间由铭牌上的可调电阻整定,预告延时时间调节范围1~10s范围内连续可调,报警延时时间调节范围为0. 5-5s范围内连续可调,旋动可调电阻即可改变整定时间。

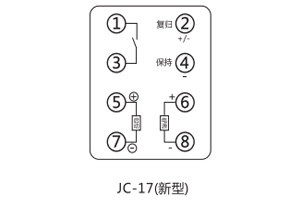

四、JC-17/1冲击继电器的接线图

五、JC-17/1冲击继电器的开孔尺寸

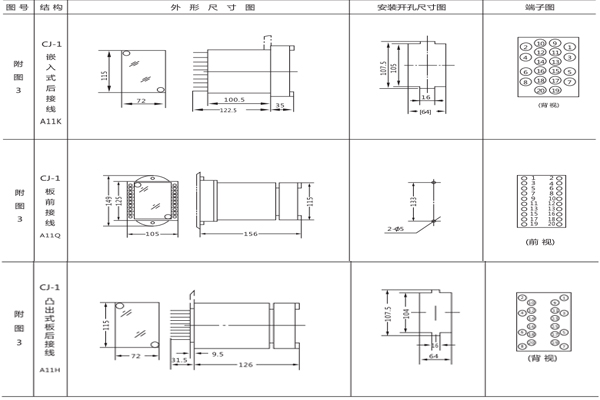

JC-17/1采用A11壳体，如图所示
