JT-1同步继电器技术参数及开孔尺寸-上海上继科技有限公司

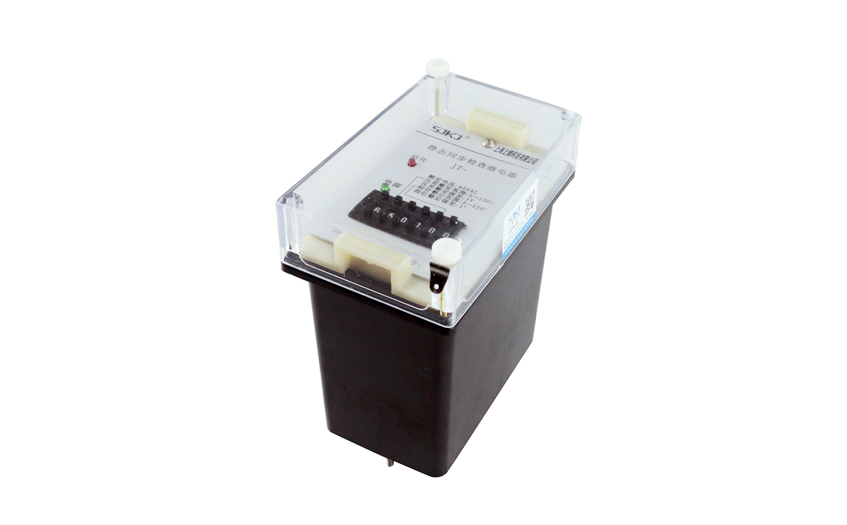

一、JT-1同步继电器的概述

JT-1静态同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。1型为相位检査型,铭牌上数字设定值(整定值)单位为度。如是二个电压的相位差或电压矢量差大于铭牌上的设定值,继电器瞬时动作。

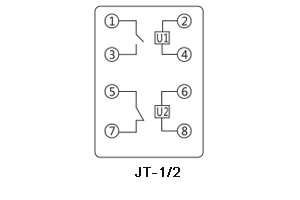

二、JT-1同步继电器的接线图

三、JT-1同步继电器的参数

1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2.触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3. 触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4.介质强度   继电器各导电端子连在一起,对外露非带电部分或外壳之间能承受2000V(有效值) 50Hz的交流电压历时1分钟试验而绝缘击穿或飞弧现象。

5.绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于300M0。

6.工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。

四、JT-1同步继电器的开孔尺寸

JT-1采用CJ-1外壳，如图所示
