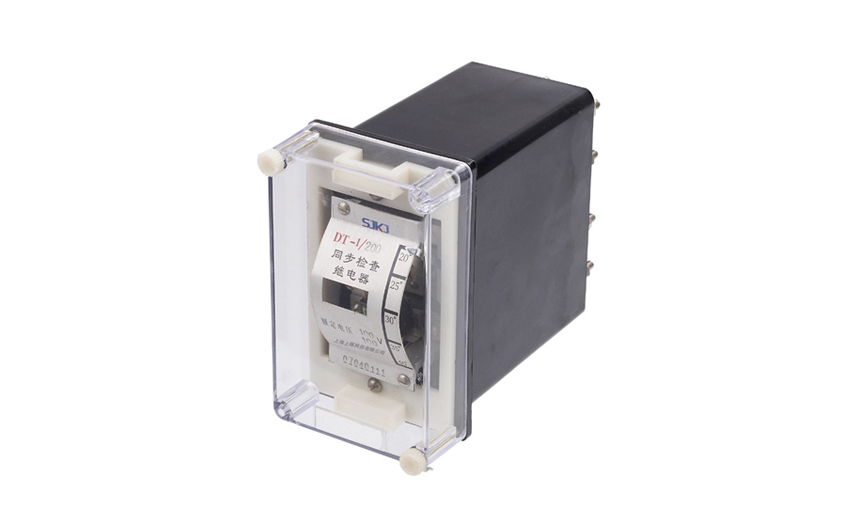

一、DT-1/90同步继电器的用途

DT-1/90同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

两个交流电压（或电流）分别加于电压（流）互感器T1、T2的一次绕组上，因其二次绕组反极性连接，当加在一次绕组上的两电压（或电流）同相时，在互感器二次所产生的电势相抵消，二次输出电压等于零。（不平衡电压不超过0.5V），比较器处于原始状态（“–”端电位低于“＋”端电位，并输出高电平），执行元件K不动作，当一次绕组上所加的两电压（或电流）不同相时，在互感器二次所产生的电势就不能互相抵消，而产生电压差，当电压差值大于一定值（正端电压）时，比较器翻转，输出低电平，执行元件K动作。

二、DT-1/90同步继电器的技术数据

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。

1.返回系数:不小于0.8。

2.整定刻度误差:不大于±7.5%。

3.动作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。

6.触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为250VA。

三、DT-1/90同步继电器的额定值

四、DT-1/90同步继电器的安装尺寸

DT-1采用A11壳体，如图所示

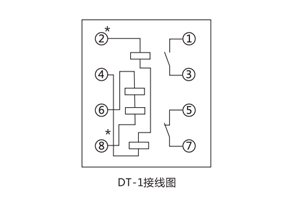

五、DT-1/90同步继电器的接线图

六、DT-1/90同步继电器的厂家介绍

上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。本公司拥有优越的地理环境和高超的技术支持，同时厉害不断引进国内外的先进技术，进行技术创新，主要生产电力继电器及微机综合保护装置，电力智能配电设备，变电站自动化监控系统。产品应用广泛，销路不仅遍布国内，还远销东南亚及中东地区。并且本公司的产品都是有硬核的质量保障。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。  “科技创新，诚信务实”是公司的经营理念，上继科技以售前技术支持，售后完善服务，在电力系统中树立了良好的声誉，深受各大设计院的认可，赢得输配电成套企业的信赖。上继科技本着对社会，对用户高度的责任感，坚持走专业化道路，继续创新超越，为我国智能电网电力自动化做出更大的贡献！

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438
