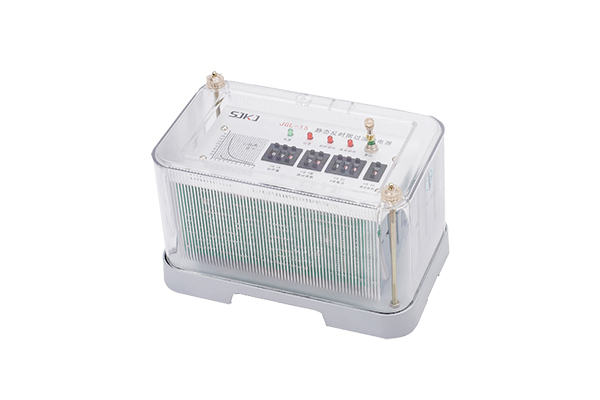

JGL-15静态电流继电器-上海上继科技有限公司

发表时间:2020-05-19 20:54 浏览次数: 〖返回〗


一、JGL-15静态电流继电器使用注意事项

a、无辅助电源产品测试应注意方法:当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当,否则就会由于阻抗不匹配而产生较大的误差,测试速动的动作速度时,若采用电流通断法进行测量,由继电器内部工作电源需要一定的建立时间,会产生较大的误差,而在正常工作时,由于工作电源是存生的,速度会快得多。同理,在用通断法测量延时时间时,也会产品误差。

b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。

二、JGL-15静态电流继电器安装和接线须知


1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。

方法如下:

a、从包装盒中取出继电器。

b、检查继电器外观是否完好,壳内有无凝露,内部元器件有无损坏。

c、确定继电器外观无损坏后,方可进行各测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

2、检查测试结束后,即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

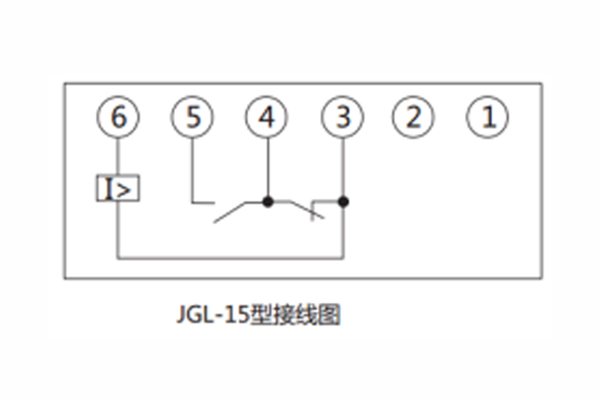

b、根据使用要求接好外部接线。

c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。

3、为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平衡;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。

三、JGL-15静态电流继电器维修保养和贮存

1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,工作人员立即进行更换,并送厂方进行检修。

2、未用或备用之继电器,应贮存在空气流通且温度不要高于+55和不抵于-25以及相对湿度不大于90%的环境中,库房内应无酸碱盐及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。
